Выполненные проекты

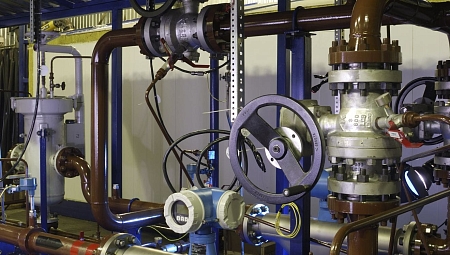

Система измерений количества и показателей качества газа высокого давления на объекте «Обустройство 3 Ачимовского участка Уренгойского месторождения. Куст газоконденсатных скважин №3А01, №3А02, №3А03, №3А05, №3А06, №3А07».
СИКГвд устанавливается в обвязке газоконденсатных скважин и предназначен для:
-           измерения в автоматизированном режиме расхода и объема газа, приведённых к стандартным условиям, отображения и регистрации результатов измерений количества добываемого газа;
-           регулирования подачи и измерения расхода метанола в выкидной трубопровод (с помощью системы подачи ингибитора);
-           защиты технологических трубопроводов и оборудования от превышения давления.

Проектируемый газопровод внешнего транспорта от УКПГ Шухтунгортского и Озерного месторождений ООО «Транс Нафта Газдобыча» к газотранспортной системе ПАО «Газпром».

Система измерений количества и показателей качества природного газа  предназначена для автоматизированного измерения с нормированной точностью расхода и количества газа при выполнении торговых операций и взаиморасчетов между Покупателем и Продавцом, а также оплаты услуг и налогов государству.
Режим работы СИКГ – непрерывный, круглогодичный.

Система измерений количества и показателей качества нефти Z 27001.  Техническое перевооружение. Освоение Приразломного месторождения — первый проект добычи нефти на арктическом шельфе, реализованный в России. Для разработки месторождения была построена специальная морская ледостойкая стационарная платформа (МЛСП), которая получила имя месторождения – «Приразломная». Платформа обеспечивает выполнение всех технологических операций: бурение скважин, добычу, подготовку, хранение, отгрузку нефти на танкеры, выработку тепловой и электрической энергии. Благодаря небольшой глубине моря в районе месторождения, платформа установлена прямо на морском дне.

Первый в России эталонный комплекс измерения массового расхода криогенных жидкостей
(измерения, воспроизведения, хранения и передачи единиц массового расхода, массы протекающей жидкости)
Состав эталонного комплекса:
Блок емкостей для хранения криогенной жидкости
Блок насосов для воспроизведения расхода криогенной жидкости
Комплекс весового оборудования
Блок автоматизации и управления
СОИ контроля и управления на базе комплекса  ИВК АБАК+, АБАК ПЛК производства НИЦ «Инкомсистем

АО «Самаранефтегаз», замена морально-устаревшей СОИ систем измерений количества нефти на Измерительно-вычислительный комплекс АБАК+ и АРМ на объектах УПСВ «Покровская», УПСВ «Богатыревская», ДНС «Городецкая», ДНС «Богдановская», ДНС «Ганино-Янгульская», «СУ-7», УПСВ «Гражданская», УПСВ «Уваровская», УПСВ «Мочалеевская», УПСВ «Ново-Запрудненская»

«АО «ТАИФ-НК», НПЗ, ЦЕХ №01. Техническое перевооружение. Дооборудование линий узлами коммерческого учета нефти и некондиционных нефтепродуктов. Система измерений количества нефти (СИКН). Состав: блок измерительных линий (БИЛ), узел подключения передвижной поверочной установки, система обработки информации (СОИ). В состав БИЛ входят три рабочие ИЛ DN200 и одна контрольно-резервная ИЛ DN200 на базе расходомеров массовых ЭМИС-МАСС 260 производства «ЭМИС». Технологическое оборудование БИЛ размещается на раме. СОИ построена на базе ИВК «АБАК+» во взрывозащищенном исполнении.

«АО «ТАИФ-НК», НПЗ, ЦЕХ №01. Техническое перевооружение. Дооборудование линий узлами коммерческого учета нефти и некондиционных нефтепродуктов. Система измерений количества нефти и нефтепродуктов (СИКНП). Состав: блок измерительных линий (БИЛ), узел подключения передвижной поверочной установки, система обработки информации (СОИ). В состав БИЛ входят три рабочие ИЛ DN150 и одна контрольно-резервная ИЛ DN150 на базе расходомеров массовых ЭМИС-МАСС 260 производства «ЭМИС». Технологическое оборудование БИЛ размещается на раме. СОИ построена на базе ИВК «АБАК+» во взрывозащищенном исполнении.

Система измерений количества нефти, поступающей в АО «Куйбышевский НПЗ». Состав: блок измерительных линий (БИЛ), узел подключения передвижной поверочной установки, система обработки информации (СОИ). В состав БИЛ входят входной и выходной коллекторы DN500, три рабочие ИЛ DN250 и одна контрольно-резервная ИЛ DN250 на базе расходомеров массовых Promass (модификации Promass F 500), c диапазоном измерений 166…667 т/ч производства «Endress+Hauser Flowtec AG». Технологическое оборудование БИЛ размещается на раме под навесом. СОИ построена на базе ИВК «АБАК+» и ПЛК STARDOM «Yokogawa».

Система измерения количества нефтепродукта (СИКНП экстракта деасфальтизации) в составе входящих и выходящих потоков ООО «НЗМП». Состав: блок измерительных линий (БИЛ), система обработки информации (СОИ). В состав БИЛ входят входной и выходной коллекторы DN150, две рабочие ИЛ DN100 и одна контрольно-резервная ИЛ DN100 на базе расходомеров массовых Promass (модификации Promass F 500), производства «Endress+Hauser Flowtec AG». Технологическое оборудование БИЛ размещается на раме. СОИ построена на базе ИВК «АБАК+».

Система измерения количества нефтепродукта (СИКНП экстрактов селективной и фенольной очистки, гач, парафин, петралатум) в составе входящих и выходящих потоков ООО «НЗМП». Состав: блок измерительных линий, система обработки информации. В состав БИЛ входят входной и выходной коллекторы DN100, две рабочие ИЛ DN50 и одна контрольно-резервная ИЛ DN50 на базе расходомеров массовых Promass (модификации Promass F 500), производства «Endress+Hauser Flowtec AG». Технологическое оборудование БИЛ размещается на раме. СОИ построена на базе ИВК «АБАК+».

Система учета расхода транспортируемых нефтепродуктов для объекта: «Межпромысловый конденсатопровод УКПГ Берегового НГКМ – УКПГ Яро-Яхинского НГКМ»

Измерительная установка для объектов добычи сырой (сверхвязкой) нефти, ПАО «Татнефть». Состав: блок фильтров; блок измерительных линий; система автоматического отбора пробы; система обработки информации. БИЛ состоит из двух измерительных линий DN150 на базе массомеров Promass Q500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена на раме и оснащена системой электрообогрева и теплоизоляции. СОИ построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Измерительная установка для объектов добычи сырой (сверхвязкой) нефти, ПАО «Татнефть». Состав: блок фильтров; блок измерительных линий; система автоматического отбора пробы; система обработки информации. БИЛ состоит из двух измерительных линий DN150 на базе массомеров Promass Q500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена на раме и оснащена системой электрообогрева и теплоизоляции. СОИ построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Измерительная установка для объектов добычи сырой (сверхвязкой) нефти, ПАО «Татнефть». Состав: блок фильтров; блок измерительных линий; система автоматического отбора пробы; система обработки информации. БИЛ состоит из двух измерительных линий DN150 на базе массомеров Promass Q500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена на раме и оснащена системой электрообогрева и теплоизоляции. СОИ построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Техническое перевооружение СИКН № 520 ТПП «Лангепаснефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь» (первый (2017г.) и второй (2018г. этапы).
Состав: три измерительные линии на базе турбинных преобразователей расхода серии 1500 фирмы Emerson, преобразователей температуры и преобразователей давления. СОИ СИКН построена на базе ИВК Floboss S600+ и ПЛК Allen Bradley. В объема технического перевооружения – полная замена СОИ (первый этап) и монтаж трубопроводной перемычки (второй этап) для возможности последовательного соединения измерительных линий с резервной.

Система измерений количества и показателей качества нефти по объекту «Реконструкция ПСП «Михайловка».
Состав: блок фильтров; блок измерительных линий; блок измерений показателей качества; поверочная установка; эталонная поверочная установка поверочной установки; узел подключения передвижной поверочной установки; система промывки БИК и ПУ; система дренажа для учтенной и неучтенной нефти; система обработки информации с горячим резервированием. В составе БИЛ предусмотрено 3 измерительные линии DN 150 на базе счетчиков-расходомеров массовых CMF350 фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления (2 рабочих и 1 контрольно-резервная измерительные линии). СОИ СИКН построена на базе ИВК OMNI6000 и резервированного контроллера управления фирмы «Beckhoff». Для поверки и КМХ счетчиков-расходомеров массовых предусмотрен компакт-прувер 18” фирмы «Daniel». Поверка прувера осуществляется посредством эталонного мерника I-го разряда. Компоновка и состав СИКН полностью соответствует требованиям нормативной документации и стандартам компании ПАО «Транснефть». СИКН размещена в отдельном блок-боксе, оснащенном всем необходимым комплексом инженерных систем.

Система измерений количества и показателей качества нефти и резервная схема учета нефти для объекта «Подключение ООО «РН-Комсомольский НПЗ» к нефтепроводу – отводу «ТС ВСТО – Комсомольский НПЗ».
Состав СИКН: блок фильтров; блок измерительных линий; блок измерений показателей качества; поверочная установка; эталонная поверочная установка поверочной установки; система промывки БИК; система промывки ПУ; система дренажа для учтенной и неучтенной нефти; система обработки информации с горячим резервированием. В составе БИЛ предусмотрено 4 измерительные линии DN 200 на базе счетчиков-расходомеров массовых CMFHC2 фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления (3 рабочих и 1 контрольно-резервная измерительные линии). СОИ СИКН построена на базе ИВК «АБАК+» и резервированного контроллера управления фирмы «Yokogawa». Для поверки и КМХ счетчиков-расходомеров массовых предусмотрен компакт-прувер 24” фирмы «Daniel». Поверка прувера осуществляется посредством эталонного мерника I-го разряда. Компоновка и состав БИК полностью соответствует требованиям нормативной документации и стандартам компании ПАО «Транснефть». СИКН размещена в отдельном блок-боксе СИКН, оснащенном всем необходимым комплексом инженерных систем.
Состав СИКН: блок измерительных линий; блок измерений показателей качества (из состава СИКН); поверочная установка (из состава СИКН); система дренажа для учтенной и неучтенной нефти; система обработки информации. В составе БИЛ предусмотрена 1 измерительная линия DN 300 на базе ультразвуковых преобразователей расхода 3814 фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления. СОИ РСУН построена на базе ИВК «АБАК+» и резервированного контроллера управления фирмы «Yokogawa». Для поверки и КМХ ультразвуковых преобразователей расхода предусмотрен компакт-прувер 24” фирмы «Daniel». РСУН размещена в блок-боксе СИКН.

Система измерений количества сырой нефти на выходе УПСВ «Березовка». Техническое перевооружение УПСВ «Березовка» - выход ООО «Бугурусланнефть».
Состав: блок фильтров; блок измерительных линий; блок измерений показателей качества; система обработки информации с горячим резервированием. БИЛ состоит из двух измерительных линий DN150 на базе расходомере массового Promass F500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена в блок-боксе. В блок-боксе предусмотрены система вентиляции, системы пожарной сигнализации и сигнализации загазованности. СОИ СИКН построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Система измерений количества сырой нефти на выходе УПСВ «Покровская». Техническое перевооружение УПСВ «Покровская» - АО «Оренбургнефть».
Состав: блок фильтров; блок измерительных линий; блок измерений показателей качества; система обработки информации с горячим резервированием. БИЛ состоит из двух измерительных линий DN200 на базе расходомере массового Promass F500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена в блок-боксе. В блок-боксе предусмотрены система вентиляции, системы пожарной сигнализации и сигнализации загазованности. СОИ СИКН построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Система измерений количества и показателей качества нефти на выходе Бобровской ПАО «Оренбургнефть» Состав: блок фильтров; блок измерительных линий с узлом подключения поверочной установки и узлом регулирования расхода; блок измерений показателей качества; система обработки информации. БИЛ состоит из трех измерительных линий DN150 на базе турбинного расходомера TZN CUS 150-600 фирмы «Faure Herman», преобразователей температуры и преобразователей давления. СИКНС размещена на раме. БИК размещается в блок-боксе. В блок-боксе предусмотрены система вентиляции, системы пожарной сигнализации и сигнализации загазованности. СОИ СИКН построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Система измерений количества и показателей качества нефтепродуктов II погон с АВТ-8,9 АО «НК НПЗ». Состав: блок измерительных линий с узлом подключения поверочной установки; система обработки информации. БИЛ состоит из двух измерительных линий DN50 на базе массового расходомера Promass F500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНП размещена на раме. СОИ СИКНП построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Система измерений количества и показателей качества нефтепродуктов II погон с АВТ-8,9 АО «НК НПЗ». Состав: блок измерительных линий с узлом подключения поверочной установки; система обработки информации. БИЛ состоит из двух измерительных линий DN50 на базе массового расходомера Promass F500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНП размещена на раме. СОИ СИКНП построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Измерительная установка для объектов добычи сырой (сверхвязкой) нефти, ПАО «Татнефть». Состав: блок фильтров; блок измерительных линий; система автоматического отбора пробы; система обработки информации. БИЛ состоит из двух измерительных линий DN150 на базе массомеров Promass Q500 фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКНС размещена на раме и оснащена системой электрообогрева и теплоизоляции. СОИ построена на базе ИВК «АБАК+» и «АБАК ПЛК».

Система коммерческого учёта нефти в резервуарном парке объекта «Береговые сооружения для приёма нефти, поступающей с морских месторождений Северного Каспия»

Система измерений количества и показателей качества нефти сырой на площадке ДНС месторождения им.Ю.Россихина ТПП «Лукойл-Севернефтегаз»
Состав: 2 измерительные линии DN 80 на базе счетчиков-расходомеров массовых Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. Из которых 1 рабочая и 1 контрольно-резервная измерительные линии. СОИ СИКНС построена на базе ИВК «АБАК+» и программируемого контроллера управления «АБАК-ПЛК». СИКНС размещена в отдельном блок-боксе, оснащенном всем необходимым комплексом инженерных систем. В комплекте поставки предусмотрена дренажная емкость объемом 12 м3, оснащенная всеми необходимыми средствами измерений и оборудованием.

Система измерений количества и параметров нефти сырой УПСВ-1 (ДНС-17) Северо-Харампурское м/р. Состав: 2 измерительных линий (1 рабочая, 1 резервная) на базе счетчиков-расходомеров массовых CMF200 производства Emerson, преобразователем температуры и преобразователем давления. СОИ СИКН построен на базе ИВК «АБАК+», контроллер управления «АБАК ПЛК», СКАДА система «Master Scada». СИКН размещен в отдельном блок-боксе.

Система измерений количества и параметров нефти сырой УПСВ-1 (ДНС-15) Фестивальное м/р. Состав: 2 измерительных линий (1 рабочая, 1 резервная) на базе счетчиков-расходомеров массовых CMF200 производства Emerson, преобразователем температуры и преобразователем давления. СОИ СИКН построен на базе ИВК «АБАК», контроллер управления «АБАК ПЛК», СКАДА система «Master Scada». СИКН размещен в отдельном блок-боксе.

Система измерений количества и показателей качества нефти на выходе Бобровской УПН. Состав: 3 измерительных линий (1 рабочая, 1 контрольная,1 резервная) на базе расходомера турбинного TZN CUS 150-600 фирмы «Faure Herman», с преобразователем температуры и преобразователем давления.  СОИ СИКН построен на базе ИВК «АБАК+», контроллер управления «АБАК ПЛК», СКАДА система «Master Scada».  СИКН размещен на раме, БИК в отдельном блок-боксе.

Система измерений количества и показателей качества нефти сырой ДНС-2 Приразломного месторождения. Состав: 4 измерительные линии DN150 на базе счетчиков-расходомеров массовых Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления (3 рабочих и 1 контрольно-резервная измерительные линии). СОИ СИКНС построена на базе ИВК «АБАК+» и резервированного контроллера управления S7-400. СИКНС размещена в отдельном блок-боксе, оснащенном всем необходимым комплексом инженерных систем.

Система измерений количества и показателей качества попутного нефтяного газа, передаваемого в магистральный газопровод «Вуктыл - Печора» Ду800/700 ООО «Газпром трансгаз Ухта» из газопровода «Уса - Печора» Ду700 ООО «ЛУКОЙЛ-Коми». 2 хроматографа DANIEL model 700, 2 анализатора КОНГ-ПРИМА-10, анализатор серосодержащих компонентов AMETEK933, ручной пробоотборник

Система измерений количества и показателей качества нефти сырой с Лыаельской площади Ярегского нефтяного месторождения ООО «ЛУКОЙЛ-Коми» (Оперативный узел учета № 23). Состав: 2 измерительные линии DN 150 на базе счетчиков-расходомеров массовых Optisonic 2400 фирмы «Krohne», преобразователем температуры и преобразователем давления (1 рабочая и 1 резервная измерительные линии). СИКНС размещена на открытой площадке под навесом. Предусмотрены системы пожарной сигнализации и сигнализации загазованности. СОИ СИКНС построена на базе ИВК «АБАК+». Оборудование СОИ размещено на площадке СИКНС во взрывозащищенном шкафу. Для возможности управления ИВК без открытия взрывозащищенного шкафа, предусмотрена сенсорная клавиатура на смотровом окне шкафа.

Система измерений количества и показателей качества нефти «0468 Обустройство Куюмбинского месторождения. Центральный пункт сбора». Состав: блок фильтров; блок измерительных линий; блок измерений показателей качества; поверочная установка; эталонная поверочная установка поверочной установки); система поверки мерника; узел подключения передвижной поверочной установки; система промывки БИК и ПУ; система дренажа для учтенной и неучтенной нефти; система обработки информации с горячим резервированием. В составе БИЛ предусмотрено 3 измерительные линии DN 100 (с дальнейшим расширением до 7 измерительных линий) на базе счетчиков-расходомеров массовых CMF400 фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления (2 рабочих и 1 контрольно-резервная измерительные линии). СОИ СИКНС построена на базе ИВК «АБАК+» и резервированного контроллера управления фирмы «Bernecker&Rainer». Для поверки и КМХ счетчиков-расходомеров массовых предусмотрен компакт-прувер 12” фирмы «Daniel». Поверка прувера осуществляется посредством эталонного мерника I-го разряда фирмы ООО «Эталон». Система поверки мерника организована на базе взрывозащищенных весов фирмы «Mettler Toledo». Компоновка и состав БИК полностью соответствует требованиям нормативной документации и стандартам компании ПАО «Транснефть». СИКН размещена в отдельном блок-здании, оснащенном всем необходимым комплексом инженерных систем, в т.ч. пожаротушением.

Система измерений количества и показателей качества нефти по объекту «Обустройство Нижне-Кармальского поднятия Черемшанского месторождения сверхвязкой нефти». УПСВН «Кармалка» с очистными сооружениями НГДУ «Ямашнефть»

Система измерений количества и показателей качества нефти УПСВ Протозановского месторождения
Состав: 2 измерительные линии DN 100 на базе счетчиков-расходомеров массовых CMF400 фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления. И которых 1 рабочая и 1 контрольно-резервная измерительные линии. СОИ СИКНС построена на базе ИВК «АБАК+» и резервированного контроллера управления S7-400. СИКНС размещена в отдельном блок-боксе, оснащенном всем необходимым комплексом инженерных систем. Для поверки счетчиков-расходомеров массовых предусмотрена трубопоршневая поверочная установка Сапфир.

Система измерений количества и показателей качества нефти приёмо-сдаточного пункта товарной нефти АО «Мессояханефтегаз». Состав системы: шесть измерительных линий на базе счётчиков-расходомеров массовых CMF HC2, производства EMERSON Process Management, с преобразователем температуры и преобразователем давления (четыре рабочих измерительных линий, одна резервная, одна контрольно-резервная).  Система обработки информации построена на базе ИВК «АБАК+», производства НИЦ «ИНКОМСИСТЕМ», контроллер управления DeltaV (серия S).  Система размещается в отдельном здании, оснащённом всем необходимым комплексом инженерных систем.

Система измерений количества и показателей качества дизельного топлива

Система измерений количества и показателей качества автобензина

Система измерения количества и показателей качества нефти на ПСП «Марковское» стройки: «Система транспорта нефти (нефтепровод) от УПН «Ярактинское НГКМ» до НПС №7 трубопроводной системы «Восточная Сибирь – Тихий океан». Первая очередь: производительность объекта 7 млн.т./год, с учётом перспективного увеличения прокачки нефти к 2016-2017 году в объеме 10 млн.т./год.

Блок измерений показателей качества нефтепродуктов для системы измерений количества нефти ЛПДС «Воронеж»

Система измерений количества и показателей качества нефти по объекту «Обустройство Северо-Ашальчинского поднятия Ашальчинского месторождения сверхвязкой нефти». УПСВН «Каменка» с очистными сооружениями НГДУ «Нурлатнефть»

Система измерения количества и показателей качества нефтепродукта №1221 (дизельного топлива). Узел подключения нефтебазы «Гороховецкая» к МНПП «Горький - Новки»

Система измерений количества бензина АИ-92

Система измерений количества и показателей качества нефти ЗАО «Мессояханефтегаз»

Система измерения количества и показателей качества нефти №1515 «Система транспорта нефти от Марковского НГКМ до точки подключения к напорному нефтепроводу «Ярактинское НГКМ – ПСП «Марковское» в районе ПНС №3»

Система измерения количества нефти №1017 ПСП товарной нефти в районе НПС-34 трубопроводной системы «ВСТО» и подачи её на Хабаровский НПЗ

Система измерений количества и показателей качества нефти на площадке ПСП ЗАО «УРАЛНЕФТЕСЕРВИС» на УПН «КЫЛАСОВО»
Состав: входной и выходной коллекторы, блок фильтров, две измерительных линии DN150. Блок-бокс СОИ, щит контроля и управления, щит питания.

Реконструкция автоматизированной системы измерений количества и показателей качества нефти №568

Система измерения количества и показателей качества нефти (СИКН) №1515 на ПСП «Марковское» «Система транспорта нефти (нефтепровод) от УПН «Ярактинское НГКМ» до НПС №7 трубопроводной системы «ВСТО» (Первая, вторая и третья очереди)

Система учёта сырья и готовой продукции на ООО «Тольяттикаучук» (26 точек учёта)

Система измерения количества и показателей качества нефти Майского м/р

Система измерений количества и параметров нефти сырой Черноозерного месторождения НГДУ «Нурлатнефть»
В одном большом блок-боксе 5х12м расположены две линии блока фильтров DN100 с фильтрами производства НИЦ «Инкомсистем», две измерительных линии DN80 с массомерами Promass 83F с переходом на 100 для полнодиапазонных влагомеров для высоковязкой нефти ВСН-АТ, установленных на каждой линии, с возможностью проведения КМХ. Все трубопроводы утеплены и обогреваются электрокабелем во избежание застывания высоковязкой нефти. Также применены мембранные разделители сред на приборах измерения давления во избежание застывания нефти. На входном коллекторе установлен автоматический пробоотборник Jiskoot специального исполнения для высоковязкой нефти. Контроллер расхода - Omni 6000, контроллеры управления системами жизнеобеспечения и исполнительными механизмами SCADAPack 350, на АРМ установлен пакет ПО СКАДА-системы InTouch 10.1.

Система измерений количества и показателей качества нефти на ПСП «Кенкияк-Апи», Казахстан
Состав системы: блок фильтров, производства НИЦ «Инкомсистем», рабочая и резервная измерительные линии DN150, на которых установлены массовые расходомеры; блок измерений показателей качества, размещенный в утеплённом обогреваемом шкафу; трубопоршневая поверочная установка ОЗНА-ПРУВЕР; система обработки информации на базе контроллера OMNI 6000.

Система измерений количества нефти НГДУ «Речицанефть»
Состав: две рабочих и одна резервно-контрольная измерительные линии DN200 с электрообогревом и теплоизоляцией, на которых установлены массовые расходомеры CMF400; блок измерений показателей качества, размещённый в утепленном обогреваемом шкафу; передвижная трубопоршневая поверочная установка; система обработки информации на базе контроллера Floboss S600, контроллера управления Siemens300, контроллер для поверочной установки – Omni 3000.

Система измерений количества и параметров нефти сырой НГДУ «Ритэкнефть». Состав: входной коллектор DN150, две линии блока фильтров DN100 с фильтрами производства НИЦ «Инкомсистем». Трубопроводы блока фильтров утеплены и обогреваются электрокабелем во избежание застывания нефти в холодное время года. В блок-боксе 3х6 м (материал стен и кровли внутри и снаружи – листовой дюралюминий) две измерительных линии DN80 с массомерами Promass 83F с возможностью проведения КМХ. Также применены мембранные разделители сред на приборах измерения давления во избежание застывания нефти. В БИК, реализованном по безнасосной схеме, установлен автоматический пробоотборник Стандарт-А и влагомер поточный нефти ВСН, показания плотности нефти получаются в СОИ по высокоточному каналу плотности массомеров. В качестве вычислителя расхода применен Omni 6000, контроллер управления системами жизнеобеспечения и исполнительными механизмами SCADAPack 350, на АРМ установлен пакет ПО СКАДА-системы КРУГ.

Проектирование узлов коммерческого учёта нефти, мазута, дизельного топлива на причалах 5,6 Таманского нефтяного терминала

Система измерений количества и показателей качества нефтепродуктов на выходе подпорной насосной станции на территории Нижнекамского НПЗ «ТАНЕКО».
Под навесом расположены входной и выходной коллекторы DN300,  2 линии DN250 с фильтрами производства НИЦ «Инкомсистем», две линии в БИЛ DN250 с массомерами Promass 83F с возможностью проведения контроля метрологических характеристик. Применены шаровые краны DN250 с контролем протечек и электроприводом Auma. Все трубопроводы утеплены и обогреваются электрокабелем во избежание застывания вязких нефтепродуктов. БИК, реализованный по насосной схеме, размещён в блок-боксе 2,5х4м. В БИК установлены: фильтры тонкой очистки, насосы, плотномер, место под влагомер, автоматический пробоотборник Jiskoot. Контроллеры расхода - Floboss S600 (один в горячем резерве), контроллер управления системами жизнеобеспечения и исполнительными механизмами FCN Stardom, на АРМ установлен пакет ПО SCADA-системы iFIX.

Система оперативного учёта нефти №2  на КСП6 ЦПНС-1

Автоматизированные узлы коммерческого учёта мазута и дизельного топлива

Система коммерческого учёта нефтепродуктов в резервуарном парке

Система измерений количества и показателей качества дизельного топлива
на отводе от  МНПП «Альметьевск – Н.Новгород» к топливно-заправочному комплексу

Узел оперативного учёта нефтепродуктов на ПСП «Кстово»

Система измерений количества и показателей качества нефти № 392
ПСП «Зеленоборск»

Система оперативного учёта нефти №1  на КСП6 ЦПНС-1

Система измерений количества и показателей качества сырой нефти на выходе нефтепарка «Зимняя Ставка». В составе системы две измерительных линии DN100, DN150, на которых установлены расходомеры Promass F83 Endress+Hauser, блок измерений качества, система отображения информации. Программное обеспечение – TRACE MODE.

Система измерений количества и показателей качества нефти на выходе нефтепарка «Головной». В составе системы две измерительных линии DN100, DN150, на которых установлены расходомеры Promass F83 Endress+Hauser, блок измерений качества, система отображения информации. Программное обеспечение – TRACE MODE.

Система коммерческого учёта нефти в резервуарном парке

Узел коммерческого учёта нефти на ПСП «Завьялово»
Состав: блок фильтров, две измерительных линии, CMF 300, блок измерений параметров качества (плотномер Solartron, влагомер УДВН); поверочная установка SINCROTRAK S-05,  Контроллер расхода – Floboss S600.

Узел коммерческого учёта нефти на ПСП «Лугинецкое»
Состав: блок фильтров, две измерительных линии, CMF 300, блок измерений параметров качества (плотномер Solartron, влагомер УДВН); поверочная установка SINCROTRAK S-05,  Контроллер расхода – Floboss S600.

Автоматизированная система учета жидких и газообразных сред на установке каталитического крекинга

Блок измерений качества товарной нефти на пункте приёмки и сдачи нефти ЗАО «НефтУс»

Реконструкция узла коммерческого учёта нефти №399

Система измерений количества и показателей качества нефти №442
приемо-сдаточного участка ПРНУ при ОАО «ЛУКОЙЛ-ПНОС»
Состав: четыре измерительных линии, на которых установлен мультивязкостный турбинный счетчик TZN Faure Herman. Для контроля метрологических характеристик расходомеров используется поверочная установка ИРЗ 1100. Контроллер расхода: Omni 6000, контроллер управления – Modicon TSX Quantum.

Система измерений количества и показателей качества нефти
на Пономаревской установке подготовки нефти

Система измерений количества и показателей качества нефти
на Лугинецком нефтяном месторождении
Состав: блок фильтров, три измерительных линии, на которых установлены массовые расходомеры CMF300 Micro Motion, блок измерений параметров качества (плотномер Solartron, влагомер Phase Dynamics); компакт-прувер Brooks. Контроллер расхода – Omni 6000, контроллер прувера – Omni 3000.

Система измерений количества и показателей качества нефти
на Пономаревской установке подготовки нефти

Система измерений количества и показателей качества товарной нефти
УПН Пономаревка НГДУ «Бугурусланнефть». Состав: блок фильтров, три измерительных линии, на которых установлены турбинные расходомеры Smith Meter, блок измерений параметров качества (плотномер Solartron, влагомер ПИП-ВСН для измерения обводненности нефти). Контроллер расхода – SyberTrol FMC Technologies, SCADA- Trace Mode.

Система измерений количества и показателей качества товарной нефти
ПСПН Кыртаэль

Система измерений количества и показателей качества товарной нефти
на территории УПН Кыртаэль

Система измерений количества и показателей качества нефти ГЗНУ-3 «Азат»

Узел коммерческого учёта товарной нефти на ПСП «Михайловка»

Система измерений количества и показателей качества товарной нефти
Состав: блок фильтров, три измерительных линии, на которых установлены массовые расходомеры Micro Motion, блок измерений качества (плотномер Solartron 7835, поточный влагомер УДВН-1п, автоматические пробоотборники Стандарт-А), трубопоршневая установка. Контроллер расхода – Omni 6000. В комплект поставки входят: блок-бокс для фильтров и измерительных линий, блока контроля качества; блок-бокс для трубопоршневой установки, блок-бокс операторной.

Система измерений количества и показателей качества товарной нефти
ПСП Леккерка

Узел коммерческого учёта нефти

Система измерений количества и показателей качества товарной нефти на дожимной насосной станции «Вишневая поляна»

Поточный анализаторы для качественного анализа состава ШФЛУ: хроматографы Maxum ed. II фирмы Siemens AG, Германия с системой пробоподготовки 2шт, анализаторы общей серы SOLA II Thermo FISHER 2 шт, анализаторы влажности AMETEK 5000 2шт

Газопровод внешнего транспорта газа с Новопортовского НГКМ через Обскую губу. Система измерений количества и показателей качества природного газа. Состав: БИЛ, БИК, СОИ. Всё оборудование размещено в едином блок-боксе (отсек технологический и аппаратурный), оснащенном системой контроля загазованности, пожарной сигнализацией, системой автоматического поддержания температуры внутри блок-бокса в зимний период.
БИЛ состоит из входного и выходного коллекторов DN1000, двух рабочих и одной резервной измерительных линий DN500. В БИЛ применён счетчик газа ультразвуковой КТМ600 РУС Квадро DN500 ООО «КТМ-Сервис». В состав БИК входят хроматограф газовый промышленный модели 700ХА с системой пробоподготовки фирмы «Emerson Process Management» (рабочий и резервный), анализатор температуры точки росы по влаге Hygrovision-BL ООО «НПО «Вымпел» (рабочий и резервный), анализатор температуры точки росы по углеводородам Hygrovision-BL ООО «НПО «Вымпел» (рабочий и резервный), анализатор кислорода oxy.IQ фирмы «GE Sensing EMEA» (рабочий и резервный). СОИ построена на базе ИВК «АБАК+» (рабочий и резервный), резервированный контроллер управления АБАК ПЛК.

Система измерений количества и показателей качества газа коммерческого узла измерений расхода и количества газа на выходе ГВТ УПКГ Тазовского НГКМ ООО «Газпромнефть-Развитие» до точки врезки к газопроводу подключения УКПГ-3С Заполярного НГКМ ООО «Газпром добыча Ямбург». Состав: БИЛ, БИК, СОИ. БИЛ и БИК размещены в блок-боксе, оснащенном системой контроля загазованности, пожарной сигнализацией, системой автоматического поддержания температуры внутри блок-бокса в зимний период. В БИЛ применён счетчик газа ультразвуковой КТМ600 РУС Квадро DN700 ООО «КТМ-Сервис». В состав БИК входят: хроматограф специализированный модели 370ХА с системой пробоподготовки фирмы «Emerson Process Management», хроматограф газовый промышленный модели 700ХА с системой пробоподготовки фирмы «Emerson Process Management», анализатор температуры точки росы по влаге Hygrovision-BL ООО «НПО «Вымпел», анализатор температуры точки росы по углеводородам Hygrovision-BL ООО «НПО «Вымпел», анализатор кислорода oxy.IQ фирмы «GE Sensing EMEA». СОИ построена на базе ИВК «АБАК+», контроллер управления АБАК ПЛК. СОИ размещается в блок-боксе аппаратурном.

«Обустройство Харьягинского месторождения. Техническое перевооружение систем учета газа и воды.

Установка подготовки топливного газа для ледостойкой платформы месторождения Ракушечное. В состав УПТГ входят следующие основные блоки: нагреватель газа (теплообменник кожухотрубчатый); блок редуцирования с регулятором давления с пневмоприводом; сепаратор топливного газа центробежный; фильтры газовые сетчатые – основной и резервный; система измерений количества топливного газа с регуляторами давления на выходе; система ручного пробоотбора в обогреваемом шкафу. УПТГ имеет климатическое исполнение ОМ1.

Система измерений количества и показателей качества природного газа на выходе с УКПГ Северо-Русского месторождения до точки врезки в магистральные газопроводы «Заполярное – Уренгой II» и «Заполярное – Уренгой III».
Cостав: две измерительных линии DN 150, и две измерительных линии DN 500 оснащенных УЗПР FLOWSIC 600 QUATRO, преобразователем температуры, преобразователем давления. Для анализа компонентного состава газа применен поточный хроматограф MicroSAM (рабочий и резервный).  Для анализа температуры точки росы по воде применен анализатор температуры точки росы по влаге Hygrovision-BL (рабочий и резервный), для анализа температуры точки росы по углеводородам применен анализатор температуры точки росы по углеводородам Hygrovision-BL (рабочий и резервный) и система ручного отбора пробы. Контроллер расхода – ИВК «АБАК+» (рабочий и резервный), контроллер управления СТН3000-РКУм, на АРМ установлена СКАДА-система iFIX.

Автоматизированная газораспределительная станция для газопровод-отвода, газоснабжения потребителей пункта слива ШФЛУ из автоцистерн и Демьянской ЛЭС. Поставка, пусконаладочные работы и ввод в эксплуатацию

Блок подготовки и распределения газа на Куюмбинском месторождении. Состав: блок редуцирования; блок сепарации с газовыми сепараторами – основным и резервным; блок подогрева с пластинчатыми теплообменниками нагрева газа – основным и резервным; блок фильтров с фильтрами газовыми сетчатыми – основным и резервным; блок измерения и регулирования; узел подачи азота; система ручного пробоотбора газа. В состав блока и измерения расхода входят: СИКГ на продувку факельного коллектора низкого давления УПН-1; СИКГ на продувку факельного коллектора высокого давления УПН-1; СИКГ на котельную ВЖК и ОПБ и полигон захоронения отходов; СИКГ на продувку факельного коллектора низкого давления УПН-2; СИКГ на продувку факельного коллектора высокого давления УПН-2; СИКГ на дежурные горелки совмещенной факельной установки УПН-1; СИКГ на дежурные горелки совмещенной факельной установки УПН-2; СИКГ на котельную ЦПС; СИКГ на печи первой и второй ступени нагрева нефти УПН-1,2. В состав узла подачи азота входят: узел измерения и регулирования азота на продувку факельного коллектора низкого давления УПН-1; узел измерения и регулирования азота на продувку факельного коллектора высокого давления УПН-1; узел измерения и регулирования азота на продувку факельного коллектора низкого давления УПН-2; узел измерения и регулирования азота на продувку факельного коллектора высокого давления УПН-2. Блок-бокс БПРГ оснащен системами освещения, отопления, вентиляции, контроля загазованности, охранной и пожарной сигнализации, СКУД, защитного заземления, пожаротушения (в помещении электрощитовой). В составе БПРГ применены такие средства измерений, как: волноводные радарные уровнемеры 5301 фирмы Emerson Process Management; сигнализаторы уровня 2120 фирмы Emerson Process Management; датчики температуры ТСПТ Ex ООО «ПК «Тесей» с фланцевым термокарманом; термометры биметаллические показывающие ТБ-3Р ОАО «Теплоконтроль» с фланцевым термокарманом; датчики разности давлений Метран-150 CDR ЗАО «ПГ «Метран» с пятивентильным блоком; датчики давления Метран-150TGR и TAR ЗАО «ПГ «Метран» с двухвентильным блоком; расходомеры вихревые Prowirl R 200 фирмы «Endress+Hauser»; манометры показывающие МП4-УУХЛ1 ОАО «Манотомь»; термометры манометрические показывающие R73.160 фирмы «Wika Alexander Wiegand SE & Co.KG» с фланцевым термокарманом. СОИ БПРГ построена на базе контроллера управления X20 фирмы «B&R» и ИВК «АБАК+» фирмы ЗАО НИЦ «Инкомсистем».

Блок подготовки топливного газа (БПТГ). Обустройство дополнительных скважин Восточного участка ОНГКМ. Шестая очередь.
Состав: СИКГ на газотурбинные двигатели компрессорных установок К-4360А/В/С/D/E; СИКГ в блок КСУ; СИКГ к потребителям ТЛ-4 (блок обезвоживания-обессоливания, подогревателей, буферных емкостей); СИКГ на установку подготовки попутного нефтяного газа (перспективное подключение); СИКГ на установку осушки газа (перспективное подключение). Каждая СИКГ выполнена на базе вихревых расходомеров Prowirl 200 фирмы ««Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ БПТГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. БПТГ размещена в блок-боксе.

Система измерений количества газа. Состав: 2 измерительные линии DN 50 на базе ультразвуковых преобразователей расхода, преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» СИК размещен на открытой площадке.

Системы измерений количества газа (3 комплекта) Состав: 1 измерительная линия, преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+».

Система измерений количества и показателей качества (коммерческий узел измерений) сухого отбензиненного газа ООО «Норд Империал». Состав: БИЛ, БИК, СОИ. БИЛ и БИК размещены в блок-боксе, оснащенном системой контроля загазованности, пожарной сигнализацией, системой автоматического поддержания температуры внутри блок-бокса в зимний период. В БИЛ применён ультразвуковой преобразователь расхода Daniel 3414 фирмы «Emerson». В состав БИК входят поточный хроматограф MicroSAM фирмы «Siemens» с системой подготовки пробы, поточный анализатор точки росы по углеводородам Hygrovision фирмы НПО «Вымпел», поточный анализатор точки росы по влаге Hygrovision фирмы НПО «Вымпел» с системой подготовки пробы газа и система ручного отбора пробы.  СОИ построена на базе ИВК «АБАК+», контроллер управления Siemens S7.

Система измерений количества газа Новопортовского нефтегазоконденсатного м/р

Система измерений количества и показателей качества природного газа для промышленного оборудования

Блок замера и редуцирования газа по объекту «Комплексное обустройство первоочередного участка Юрубчено-Тохомского месторождения с внешним транспортом нефти. Установка подготовки топливного газа»
Состав: СИКГ-5 для измерения газа подаваемого на продувку факельного коллектора низкого давления; СИКГ-6 для измерения газа подаваемого на продувку факельного коллектора высокого давления; СИКГ-7 для измерения подаваемого на розжиг и дежурные горелки факельной установки; СИКГ-8 для измерения и редуцирования газа подаваемого от компрессорной станции пермеата на ГКС; СИКГ-9 для измерения и редуцирования газа подаваемого на приводы компрессоров УПТГ; СИКГ-10 для измерения и редуцирования газа подаваемого на приводы компрессоров ГСК; СИКГ-11 для измерения и редуцирования газа подаваемого на котельные и прочим потребителям; СИКГ-12 для измерения и редуцирования газа подаваемого на ЭСН. СИКГ изготовлены на базе вихревых расходомер Rosemount 8800 фирмы «Emerson Process Management», ультразвуковых расходомеров газа КТМ100ЕХ РУС фирмы ООО «КТМ-Сервис», преобразователей температуры и преобразователей давления. В составе каждой СИКГ предусмотрена система ручного пробоотбора и две хроматографической системы – одна на базе хроматографа газового промышленного специализированного с системой пробоподготовки MicroSAM CV фирмы «Siemens» для определения компонентного состава углеводородов; вторая на базе хроматографа газового промышленного с системой пробоподготовки 700XA фирмы «EMERSON Process Management» для определения содержания сероводорода, меркаптанов и меркаптановой серы. СОИ СИКГ построена на базе ИВК «АБАК+». Все оборудование размещено в блок-здании, оснащенном всем необходимым комплексом инженерных систем.

Блок замера и редуцирования топливного газа по объекту «Обустройство Среднеботуобинского НГКМ. Расширение ЦПС». Состав: блок фильтров; система измерений количества топливного газа к печам нагрева сырой и частично обезвоженной нефти, а также к печам нагрева речной воды на сооружениях (СИКГ к печам); система измерений количества топливного газа на котельную (СИКГ на котельную); система измерений количества топливного газа к дежурным горелкам совмещенной факельной установки (СИКГ к дежурным горелкам); система измерений количества продувочного газа в факельный коллектор высокого и низкого давления (СИКГ в факельный коллектор); узел подачи продувочного газа в факельный коллектор низкого давления; узел подачи продувочного газа в факельный коллектор высокого давления. СИКГ изготовлены на базе ультразвуковых преобразователей расхода газа Dymetic, преобразователем температуры и преобразователем давления. В составе каждой СИКГ предусмотрена система ручного пробоотбора. СОИ СИКГ построена на базе ИВК «АБАК+». Все оборудование размещено в блок-здании, оснащенном всем необходимым комплексом инженерных систем.

Система измерений количества и показателей качества газа в районе ДНС-2 Еты-Пуровского месторождения.  Состав: две измерительных линии DN 300, и одна реверсная линия DN100 оснащенных УЗПР FLOWSIC 600, преобразователем температуры, преобразователем давления, устройством подготовки потока. Для анализа компонентного состава газа применен поточный хроматограф MicroSAM Siemens (рабочий резервный).  Для анализа температуры точки росы по воде применен анализатор влажности 3050 (рабочий и резервный), для анализа температуры точки росы по углеводородам применен анализатор температуры точки росы по углеводородам 241 CE II (рабочий и резервный) и система ручного отбора пробы. Контроллер расхода – ИВК «АБАК+» (рабочий и резервный), контроллеры управления системами жизнеобеспечения и исполнительными механизмами Siemens S7-300, на АРМ установлена СКАДА-система InTouch.

Оперативный узел учёта газа газопровода «Точка выхода на берег ООО «Ставролен» Узел состоит из трёх измерительных линий DN300 PN200, оснащенных УЗПР Senior Sonic, преобразователями температуры, преобразователями давления и преобразователями плотности. Для анализа компонентного состава газа применена система ручного отбора пробы. Контроллер расхода – FloBoss S600+, контроллеры управления системами жизнеобеспечения и исполнительными механизмами SCADAPack 350. На автоматизированное рабочее место оператора установлена СКАДА-система iFIX с функцией горячего резервирования и зеркалирования данных.

Разработка, создание, поставка и ввод в промышленную эксплуатацию узла учета потребления природного газа объектами КГПТО ОАО «ТАИФ»

Система измерений количества и параметров сухого отбензиненного газа на поддержание дежурного горения факелов

Техническое перевооружение узла коммерческого учёта СОГ ООО «Нижневартовский ГПК». Хроматограф MicroSAM Siemens

Система измерений количества и параметров сухого отбензиненного газа, подаваемого в топливную сеть УСН ЦППН-2 АО «Оренбургнефть»

Система измерений количества газа на ДНС «Рассветская»

Система измерений количества газа на ДНС «Гараевская»

Система измерений количества газа на Тюменской КС

Система измерений количества газа топливного на Тюменской КС

Система измерений количества газа на факел на Тюменской КС

Узел коммерческого учёта газа Верхнетагильской ГРЭС

Узел коммерческого учёта сухого отбензиненного газа с Нижневартовского ГПК. Техническое перевооружение.

Система измерений количества и показателей качества сухого отбензиненного газа на газопроводе «Красноленинский ГПЗ – точка врезки в магистральный газопровод «Уренгой - Центр 1,2» 2 хроматографа DANIEL model 700, 2 анализатора Ametek3050 и AMETEK241CEII, 2 анализатора кислорода GE OxyIQ, ручной пробоотборник

Система измерений количества и показателей качества сухого отбензиненного газа. Газопровод от Южно-Приобского ГПЗ до врезки в газопровод «Газоснабжение г.Ханты-Мансийска и посёлков Ханты-Мансийского района»

Система измерений количества и показателей качества газа

Техническое перевооружение узла коммерческого учёта СОГ ООО «Нижневартовский ГПК» (блок измерения качества сухого отбензиненного газа с Нижневартовского газоперерабатывающего завода)

Система измерений количества и показателей качества сухого отбензиненного газа  на газопроводе с выхода УПГ-2  Вынгапуровского ГПЗ

Газоизмерительная станция Губкинского газового промысла. 2 анализатора Ametek3050

Узел коммерческого учёта газа Пуровского ЗПК

Система измерений количества газа с Уренгойского и Добровольского Месторождений

Система определения компонентного состава газа газоредуцирующей станции Казанской ТЭЦ-2 на базе поточного хроматографа MicroSAM фирмы Siemens

Система измерений количества и показателей качества природного газа из магистрали топливного газа

Система измерений количества и показателей качества газа на Термокарстовом газоконденсатном месторождении

СИК сбросного газа с МАУ №4 до ПОЗИС №2, с МАУ №1,1 до ПОЗИС №2,
с МАУ 3,4 до ПОЗИС №2

Система измерений количества и показателей качества природного газа на Московском НПЗ
Состав: две измерительных линии DN 400, оснащенных УЗПР Senior Sonic, преобразователем температуры, преобразователем давления, устройством подготовки потока. Для анализа компонентного состава газа применен поточный хроматограф MicroSAM Siemens и система ручного отбора пробы. Контроллер расхода – ИВК АБАК, контроллеры управления системами жизнеобеспечения и исполнительными механизмами SCADAPack 350, на АРМ установлена СКАДА-система InTouch.

Система измерений количества и показателей качества природного газа на УКПГ Усть-Сильгинского ГКМ. Поточный хроматограф MicroSAM Siemens, анализаторы Ametek3050 и AMETEK241CEII, анализатор серосодержащих компонентов AMETEK 933, преобразователь плотности SOLARTRON 3098, ручной пробоотборник

Система измерений количества и показателей качества газа на факеле низкого давления Харьягинского месторождения

Система измерений количества и показателей качества газа на собственные нужды.  Состав: блок измерительных трубопроводов – рабочий и резервный DN150 – на которых установлены ультразвуковые преобразователи расхода со струевыпрямительными пластинами Senior Sonic и система ручного отбора проб. Контроллер расхода (рабочий и резервный) – ИВК АБАК

Система измерений количества и показателей качества газа (коммерческий узел измерения газа) по объекту «Обустройство участка 1А Ачимовских отложений Уренгойского месторождения на период полного развития с выделением пускового комплекса (20 скважин)».  Состав: блок измерительных трубопроводов DN 600, на которых установлены ультразвуковые преобразователи расхода со струевыпрямительными пластинами Senior Sonic; блок измерений показателей качества и система ручного отбора проб производства НИЦ «Инкомсистем». Для анализа компонентного состава газа применен поточный хроматограф MicroSAM Siemens. Контроллер расхода (рабочий и резервный) – FloBoss S600.

Система измерений количества и показателей качества газа

Система измерений количества и показателей качества газа Берегового ГКМ

СИК СОГ на Муравленковском ГПЗ. Состав: рабочая и резервная измерительные линии DN300, на которых установлены расходомеры фирмы Sick Maihak; блок измерения показателей качества (поточный хроматограф MicroSAM Siemens, анализаторы точки росы Ametek5000 (рабочий и дублирующий), поточный преобразователь плотности Solartron. Система обработки информации построена на рабочем и резервном вычислителях расхода газа АКОНТ, производства НИЦ «Инкомсистем», контроллере управления SCADAPack, данные передаются на АРМ оператора и в информационную систему Газпром.

СИК СОГ на Вынгапуровской КС

Пункт измерения расхода газа – реконструкция ГИС на южном участке Губкинского месторождения. Состав: две рабочие и одна резервная измерительные линии DN500, на которых установлены ультразвуковые счетчики газа с прямыми участками, блок измерений показателей качества. Контроллер расхода FloBoss ROC407.

Коммерческий узел учёта газа Новогоднего месторождения

Газоизмерительная станция Муравленковского НКГМ
Состав: рабочая и резервная измерительные линии DN600, на которых установлены расходомеры SICK Maihak; блок измерения показателей качества газа и отбора проб для анализа в лаборатории. Для анализа компонентного состава газа применен поточный хроматограф MicroSAM Siemens. Для анализа влажности газа применены анализаторы точки росы Ametek5000 (рабочий и дублирующий). Для контроля плотности используется поточный преобразователь плотности Solartron. Система обработки информации построена на рабочем и резервном вычислителях расхода газа АКОНТ, производства НИЦ «Инкомсистем», контроллере управления SCADAPack, АРМ оператора на базе SCADA-системы InTouch, данные передаются в информационную систему Газпром.

Узлы учёта газа объектов ООО «РН-Ставропольнефтегаз»
Состав: четыре однониточных узла с байпасом DN100…250, на которых установлены вихревые расходомеры. Система обработки информации на базе вычислителей Ирга.

Система измерений количества и показателей качества газа на входе электростанции «Южно-Приобская». Хроматограф MicroSAM Siemens, 4 анализатора Ametek3050, AMETEK241CEII, газовый плотномер Solartron 3098, система ручного отбора пробы

Система измерений количества и показателей качества сухого отбензиненного газа на МУП УГХ Южно-Балыкского ГПК. Состав системы: три измерительных линии DN400, на которых установлены быстросменные сужающие устройства. Программное обеспечение – iFIX.

Система измерений количества и показателей качества сухого отбензиненного газа на ЛПДС Южно-Балыкского ГПК. Состав системы: две измерительных линии DN400, УЗПР Flowsick 600, Аналитический контроллер АКОНТ, Хроматограф MicroSAM, Анализаторы точки росы Ametek.

Система измерений количества и показателей качества сухого отбензиненного газа на «Юганскнефтегаз-Теплонефть»

Узел учёта на факел ПНГСП «Зимняя Ставка»

Узел учёта газа на ОПВ ПНГСП «Зимняя Ставка»

Узел учёта газа на котельную ПНГСП «Зимняя Ставка»

Узел учёта газа на выходе узла сепарации ПНГСП «Озек-Суат»

Узел учёта газа на ОПН ПНГСП «Озек-Суат»

Узел учёта газа на выходе узла сепарации ПНГСП «Зимняя ставка»

Блок контроля качества сухого отбензиненного газа на Нижневартовском ГПК. Хроматограф MicroSAM Siemens с системой подготовки пробы, 2 анализатора влажности Ametek 3050, анализатор Ametek 241CE, преобразователь плотности SOLARTRON 3098, ручной пробоотборник, ручной пробоотборник

Газоизмерительная станция ОАО «Братскэкогаз»
Состав: входной коллектор, рабочая измерительная линия DN80,  рабочая измерительная линия и резервная измерительная линия DN150, на которых установлены ультразвуковые расходомеры Flowsic 600 SICK Maihak GmbH. Блок измерений показателей качества: пробоотборник газовых проб, анализатор точки росы КОНГ-Прима-4, поточный газовый хроматограф MicroSAM Siemens. Контроллеры расхода Daniel FloBoss S600  Emerson Process Management, контроллер управления SCADAPack Control Microsystem. Двойной блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел коммерческого учёта газа Стерхового м/р Олимпийского лицензионного участка
Состав: две измерительных линии DN80,  на которых установлены расходомеры Endress+Hauser. Блок измерений показателей качества: автоматический и ручной пробоотборники, поточный влагомер Phase Dynamics,  плотномер 7835 Solartron. Контроллер расхода Omni 6000. Щит контроля и управления, щит питания.  Блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел оперативного учёта сжиженного газа на Пуровском заводе по переработке конденсата. Состав: блок измерительных линий DN200, в том числе система измерений количества пропана и узел подключения поверочной установки, система измерений количества бутана и узел подключения поверочной установки, система измерений пропан-бутановой фракции и узел подключения поверочной установки, ручной пробоприёмник с игольчатым вентилем в комплекте.

Узел коммерческого учёта сухого отбензиненного газа на Губкинском ГПК
Состав: входной и выходной коллекторы DN500 с переходом на DN400, две измерительных линий DN300, на которых установлены ультразвуковые расходомеры Senior Sonic. Блок измерений показателей качества: хроматограф MicroSAM Siemens с системой подготовки пробы, анализатор температуры точки росы углеводородов Ametek, анализатор влажности Ametek. Контроллеры расхода FloBoss S600 EMERSON Process Management. Количество сигналов : 69 сигналов. Щит контроля и управления, щит питания, операторская станция.  Блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел коммерческого учёта отсепарированного газа на УПНГ- 2
Состав: входной и выходной коллекторы DN200, рабочая и резервная измерительные линии DN200,  на которых установлены ультразвуковые расходомеры Flowsic 600 SICK Maihak GmbH. Контроллер расхода Daniel FloBoss S600  Emerson Process Management.

Узел коммерческого учёта Камыш-Бурунской КС «Кавказтрансгаз»
Состав системы – две измерительных линии DN80, на которых установлены быстросъёмные сужающие устройства, ультразвуковые расходомеры ГиперФлоу.  Щит контроля и управления, щит питания, операторская станция со SCADA-системой – TRACE MODE, газоаналитическая система CTM, расходомер ГиперФлоу, контроллер SCADAPack для системы жизнеобеспечения.  Блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел коммерческого учета сухого отбензиненного газа с Белозерного ГПК
в магистральный газопровод «Парабель - Кузбасс»
Состав: входной и выходной коллекторы DN1020/DN400, три измерительных линии DN400, на которых установлены трубчатые струевыпрямители  в виде связок из 19 трубок, быстросъёмное сужающее устройство, многопараметрические сенсоры MVS 205Р. Блок измерений параметров качества: промышленный газовый хроматограф MicroSAM с системой подготовки пробы. Контроллер расхода - Omni 6000. Двойной блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел коммерческого учёта газа участка 1А на Ачимовских отложениях
Уренгойского месторождения Узел замера №1
Состав: входной и выходной коллекторы DN200, две измерительных линии DN200,  на которых установлены ультразвуковые расходомеры Senior Sonic с комплектом струевыпрямительных секций и струевыпрямительными пластинами. Блок измерений показателей качества: панель газового хроматографа MicroSAM Siemens с системой подготовки пробы, плотномер газовый Solartron 3098 с системой подготовки пробы, анализатор точек росы КОНГ-Прима-10 с системой подготовки пробы, ручной пробозаборник, отдельная линия дренажа. Вторичные блоки электроники расположены в щите контроля.
Узел замера №2
Состав: входной и выходной коллекторы, две измерительных линии DN50,  на которых установлены устройства сужающие быстросъёмные, многопараметрический сенсор MVS 205Р, термопреобразователь сопротивления 0065 Emerson Process Management.  Контроллеры расхода Daniel FloBoss ROC407 Emerson Process Management,  щит контроля, щит питания.

Узел коммерческого учёта газа на узле подключения газопровода от ДКС Локосовского ГПЗ в магистральный газопровод «Уренгой-Сургут-Челябинск». Хроматограф MicroSAM Siemens с системой подготовки пробы, анализатор влажности Ametek 5000, анализатор Ametek 241CE, ручной пробоотборник

Узел коммерческого учёта сухого газа на Юрхаровском ГКМ
Состав: входной и выходной коллекторы DN1000, четыре измерительных линии DN500, на которых установлены ультразвуковые преобразователи расхода Senior Sonic. Блок измерений качества: промышленный газовый хроматограф MicroSAM  с системой подготовки пробы, анализатор точки росы по воде и углеводородам КОНГ-Прима-10, ручной пробоотборник. Контроллер расхода – Daniel FloBoss S600 Emerson Process Management. Данные передаются в контроллер DeltaV.

Узел коммерческого учёта газа Вынгапуровской КС

Узел коммерческого учёта газа Вынгаяхинской КС

Узел коммерческого учёта газа Холмогорской КС
Состав: две измерительных линии DN400, на которых установлены быстросъёмные сужающие устройства, термопреобразователь сопротивления, термометр, манометр.  Для отбора пробы газа на каждой линии предусмотрен ручной муфтовый кран. Контроллер расхода – Daniel FloBoss ROC407 Emerson Process Management. Операторская станция iFIX Intellution. Предусмотрены трубопроводы для дренирования газового конденсата.

Узел коммерческого учёта сухого отбензиненного газа Холмогорской КС
Состав: одна измерительная линия DN300, на которой установлено быстросъёмное сужающее устройство, термопреобразователь сопротивления, термометр, манометр.  Контроллер расхода – Daniel FloBoss ROC407 Emerson Process Management.

Узел коммерческого учёта сухого газа на Южно-Балыкской ДКС
Состав: входной и выходной коллекторы, две измерительных линии DN300, на которых установлены быстросменные сужающие устройства, в комплекте с участками трубопровода до и после диафрагмы. Блок измерений качества: пробоотборник газовых проб, поточный влагомер КОНГ-Прима-4, поточный газовый хроматограф Encall Instromet International N.V. Контроллер расхода – Daniel FloBoss ROC407 Emerson Process Management. Программное обеспечение АРМ оператора – iFIX Intellution. Измерительная часть трубопроводов и блок измерений качества расположены в отапливаемом блок-боксе с системой жизнеобеспечения, пожарной сигнализации и контроля загазованности.

Блок измерений показателей качества газа

Узел коммерческого учёта газа на УКПГ №1 Юрхаровского ГКМ
Состав: три измерительных линии DN400, на которых установлены быстросъёмные сужающие устройства, многопараметрический сенсор MVS, температурный сенсор 0065 Emerson Process Management. Блок измерений качества: поточный газовый хроматограф GCX Emerson Process Management, Анализатор точки росы КОНГ-Прима-2. Контроллер расхода – Daniel FloBoss ROC407 Emerson Process Management. Данные передаются в контроллер DeltaV.

Узел коммерческого учёта газа на Пуровском заводе по переработке конденсата. Состав: входной и выходной коллекторы, две измерительные линии DN80. Измерение расхода газа реализовано на методе перепада давления на сужающем устройстве (диафрагма). Контроллер расхода – ROC407 Emerson Process Management. Данные передаются в контроллер DeltaV, входящий в информационно-управляющую систему завода.

Узлы коммерческого учёта сухого газа Восточно-Таркосалинского ГКМ

Узел коммерческого учёта сухого газа Северо-Уренгойского газоконденсатного месторождения (Западный купол). Состав: многопараметрические сенсоры Fisher-Rosemount и контроллер расхода газа ROC407 FloBoss.

Узел коммерческого учёта товарного газа на территории Отрадненского ГПЗ

Узлы коммерческого учёта сухого газа

Узел коммерческого учёта товарного газа на Нефтегорской УСН

Узел коммерческого учёта товарного газа на территории Нефтегорского ГПЗ

Узел коммерческого учёта сухого газа
Состав: входной и выходной коллекторы, две измерительные линии DN300. Измерение расхода газа реализовано на методе перепада давления на сужающем устройстве (диафрагма). Контроллер расхода – ROC407 Emerson Process Management.

Система измерений количества и показателей качества газового конденсата на Межпромысловом конденсатопроводе УКПГ Берегового НГКМ – УКПГ Яро-Яхинского НГКМ (две измерительных линии на которых установлены массовые расходомеры Promass фирмы «Endress+Hauser», компакт-прувер «Daniel» фирмы «EMERSON Process Management», аппаратная СОИ).

Система измерений количества и показателей качества деэтанизированного конденсата Северо-Русского м/р. Состав: блок измерительных линий; блок измерений показателей качества; поверочная установка; эталонная поверочная установка; система дренажа для учтенной и неучтенной среды; система обработки информации с горячим резервированием. В составе БИЛ предусмотрено 2 измерительные линии DN150 на базе счетчиков-расходомеров массовых CMF фирмы «EMERSON Process Management», преобразователем температуры и преобразователем давления (1 рабочая и 1 контрольно-резервная измерительные линии). СОИ СИКН построена на базе ИВК «АБАК+» и «АБАК ПЛК». Для поверки и КМХ счетчиков-расходомеров массовых предусмотрен компакт-прувер 12” «Daniel» «EMERSON Process Management». Поверка прувера осуществляется посредством эталонного мерника I-го разряда. Компоновка и состав узла полностью соответствует требованиям нормативной документации РФ. Технологический блок размещается в существующем здании заказчика.

Узел оперативного учёта конденсата Вынгапуровского ГПЗ

Реконструкция системы измерений количества и показателей качества газового конденсата. Обустройство участка 1А Ачимовских отложений Уренгойского месторождения на полное развитие с выделением пускового комплекса (20 скважин).

Система измерений количества и показателей качества газового конденсата на Термокарстовом газоконденсатном месторождении

Реконструкция системы измерений количества и показателей качества газового конденсата на складе СУГ-2 Пуровского ЗПК с целью увеличения производительности узла.

СИК углеводородного конденсата высокого давления от КССГ №2 на МАУ 2

Система измерений количества и показателей качества газового конденсата (коммерческий узел измерения газового конденсата) по объекту «Обустройство участка 1А Ачимовских отложений Уренгойского месторождения на период полного развития с выделением пускового комплекса (20 скважин)».
Состав: блок фильтров DN250, производства НИЦ «Инкомсистем»; блок измерительных трубопроводов DN 150, состоящий из трех рабочих и одной резервно-контрольной линий, на которых установлены массовые расходомеры CMF300 EMERSON Process Management. Произведена реконструкция существующего блока измерений показателей качества, с применением уже существующего и действующего оборудования. Контроллер расхода (рабочий и резервный) – FloBoss S600.

Система измерений количества и показателей качества газового конденсата склада СУГ-2. Состав системы: три измерительных линии Ду250, на которых установлены кориолисовые расходомеры Promass F83 Endress+Hauser. Контроллер расхода - Omni 6000, контроллер управления – DeltaV Emerson Process Management.

Система измерений количества и показателей качества газового конденсата Южно-Балыкского ГПК. Состав: входной и выходной коллекторы, рабочая и резервная измерительные линии DN150, на которых установлены массовые преобразователи расхода Micro Motion CMF 300 Emerson; блок измерений параметров качества (автоматический пробоотборник Jiskoot, ручной пробоотборник Стандарт-Р, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, ультразвуковой расходомер UFM 3030 KROHNE). Блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности. Контроллеры расхода – Omni6000. Обработку информации с датчиков выполняет контроллер STARDOM FCN, количество сигналов: 106.

Узел оперативного/коммерческого учёта газового конденсата Стерхового Олимпийского участка
Состав: входной DN80 и выходной DN80/150 коллекторы, рабочая и резервная измерительные линии DN80, на которых установлены массовые преобразователи расхода Promass 83F DN50 Endress+Hauser; блок измерений параметров качества (пробозаборное устройство щелевого типа, автоматический пробоотборник Мавик-ГЖ-50, ручной пробоотборник Стандарт-Р, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, ультразвуковой расходомер UFM 3030 KROHNE). Блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности. Контроллеры расхода – Omni6000.

Модернизация узла коммерческого учета газового конденсата Западно-Таркосалинского газового промысла. Установлен резервный контроллер Omni с интеграцией в существующую систему.

Автоматизированный узел коммерческого учета газового конденсата на участке 1А Ачимовских отложений Уренгойского месторождения.
Состав: входной и выходной коллекторы DN80, рабочая и резервная измерительные линии DN80, на которых установлены массовые преобразователи расхода Micro Motion CMF 200 Emerson; блок измерений параметров качества (пробозаборное устройство щелевого типа, аналитическая система MAXUM II Siemens, автоматические пробоотборники Мавик-ГЖ-50, ручной пробоотборник Стандарт-Р, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, ультразвуковой расходомер UFM 500 KROHNE компактный). Контроллеры расхода – FloBoss S600. Обработку информации с датчиков, хроматографической системы выполняет контроллер DeltaV, Количество сигналов: 142

Система измерения количества и показателей качества газового конденсата на входе УПКТ ООО «УРЕНГОЙГАЗПРОМ»

Автоматизированный узел коммерческого учета нефтегазоконденсатной смеси. Состав: два входной и два выходной коллектора DN150, четыре измерительные линии DN 100, на которых установлены устройства сужающие LRC-10-300; блок измерений параметров качества (пробоотборники Мавик-ГЖ, Стандарт Р, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, пикнометрическая установка, ультразвуковой расходомер UFM 500 KROHNE).

Система измерений количества и показателей качества газового конденсата №1 на Пуровском заводе по переработке конденсата. Состав: входной и выходной коллекторы DN200, рабочая и резервно-контрольная измерительные линии DN200, на которых установлены массовые преобразователи расхода CMF 400 серии Elite Emerson; блок измерений параметров качества (пробозаборное устройство щелевого типа, аналитическая система GCX Emerson, пробоотборники Jiskoot, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, ультразвуковой расходомер UFM 500 KROHNE). Контроллеры расхода – Omni 6000.

Система измерений количества и показателей качества газового конденсата №2  на Пуровском заводе по переработке конденсата. Состав: входной и выходной коллекторы DN200, рабочая и резервно-контрольная измерительные линии DN200, на которых установлены массовые преобразователи расхода CMF 400 серии Elite Emerson; блок измерений параметров качества (пробозаборное устройство щелевого типа, пробоотборники Jiskoot, поточный влагомер Phase Dynamics, плотномер 7835 Solartron, ультразвуковой расходомер UFM 500 KROHNE). Контроллеры расхода – Omni 6000. Две операторские станции на базе ПТК DeltaV, щит контроля и управления, щит питания, блок-бокс с системой жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Система измерений количества и показателей качества газового конденсата склада СУГ-2 «Пуровского ЗПК»

Система измерений количества и показателей качества газового конденсата Юрхаровского газоконденсатного месторождения. Состав: входной и выходной коллекторы, три измерительные линии DN 100, на которых установлены расходомеры MicroMotion CMF 300 Emerson; блок измерений параметров качества (плотномер 7835 Solartron, влагомер Phase Dynamics, автоматический пробоотборник МАВИК-ГЖ, автоматическая система отбора проб Cliff Mock, ультразвуковой расходомер UFM 500 KROHNE), поверочная установка – компакт-прувер Brooks. Контроллеры расхода - Omni 6000, поверочной установки – Omni3000.

Система измерений количества и показателей качества нестабильного газового конденсата на УКПГ-11В Ен-Яхинского газоконденсатного месторождения. Состав: входной и выходной коллекторы DN250, пять измерительные линии DN 100, на которых установлены расходомеры MicroMotion CMF 300 Emerson; блок измерений параметров качества (плотномер 7835 Solartron, влагомер Phase Dynamics, пробоотборники Jiskoot, ультразвуковой расходомер UFM 500 KROHNE). Для контроля метрологических характеристик расходомеров используется стационарная поверочная установка – компакт-прувер Brooks mini. Контроллеры расхода – FloBoss S600, поверочной установки – Omni3000, контроллер управления – GE Fanuc.

Система измерений количества и показателей качества нестабильного газового конденсата Северо-Уренгойского ГКМ (Западный купол). Состав: входной и выходной коллекторы DN 80, три рабочие и одно резервно-контрольная измерительные линии DN 50, на которых установлены расходомеры CMF 200 с преобразователем модели 2700; блок измерений параметров качества с промышленным хроматографом GCX Emerson, контроллеры расхода Omni 6000, система управления - DeltaV

Система измерений количества и показателей качества деэтанизированного газового конденсата Восточно-Таркосалинского газоконденсатного месторождения. Состав: блок фильтров, входной и выходной коллекторы DN150, две измерительные линии DN80, на которых установлены массовые расходомеры CMF300, шаровые краны с контролем протечек; блок измерений качества; контроллер расхода Omni 6000, системы управления – DeltaV. Для контроля метрологических характеристик массовых расходомеров используется трубопоршневая поверочная установка ТПУ С-280.

Система измерений количества и показателей качества газового конденсата Западно-Таркосалинского газоконденсатного месторождения
Состав: входной и выходной коллекторы DN80, две измерительные линии DN 50, на которых установлены расходомеры CMF 200 Emerson; блок измерений параметров качества (плотномер 7835 Solartron, влагомер Phase Dynamics, автоматический пробоотборник Мавик-ГЖ-50, ультразвуковой расходомер UFM 500 KROHNE). Для контроля метрологических характеристик расходомеров используется трубопоршневая поверочная установка ТПУ-С-100. Контроллер расхода – Omni 6000.

Система измерений количества сжиженного углеводородного газа

Система измерений количества СПГ КриоПАГЗ. СОИ СИКСПГ КриоПАГЗ построена на базе ИВК «АБАК+»

Система измерений количества и показателей качества сжиженного углеводородного газа фракции пропановой, отгружаемой трубопроводным транспортом на ООО «Ново куйбышевский завод масел и присадок». Цех №1, отд.-1-3 производства СУ АО «ННК». Состав: блок фильтров; блок измерительных линий с узлом подключения поверочной установки; система обработки информации. БИЛ состоит из двух измерительных линий DN80 на базе массового расходомера Promass83F фирмы «Endress+Hauser», преобразователей температуры и преобразователей давления. СИКCГ размещена на раме. СОИ СИКСГ построена на базе ИВК «АБАК+» и ПЛК «АБАК».

Система измерений количества азота

Система измерений азотоводородной смеси

Интеграция ИВК «АБАК+» в систему учёта СПГ на газовозах

Система измерений количества метанола с Уренгойского и Добровольского месторождений

Система измерений количества и качества этановой фракции из НТКР

Узлы учёта жидкой и парогазовой фазы СУГ под давлением. Система измерений количества сжиженных углеводородных газов под давлением для Комплекса по перегрузке сжиженных углеводородных газов Морского торгового порта Усть-Луга

Узел учёта жидкой и парогазовой фазы охлажденных СУГ. Система измерений количества охлажденных сжиженных углеводородных газов для Комплекса по перегрузке сжиженных углеводородных газов Морского торгового порта Усть-Луга

СИКПБ склада СУГ-4 Пуровского ЗПК

Модульные системы измерений количества жидких и газообразных сред

Система учёта потоков ДВМ (23 точки учёта). ДВМ – добавка высокооктановая метанольная. Назначение системы: расчёт материального баланса за смену, сутки, месяц; контроль материального баланса при производстве, хранении, отгрузке ДВМ; коммерческий учёт количества ДВМ.
Состав:
1. Система измерений количества газообразных и жидких сред объединяет двенадцать технологических линий оперативного учёта абгаза, отдувок, ББФ-1, ББФ-2, кубовых углеводородов, метанола, абсорбента, ДВМ. На каждой линии (DN25, 50, 80, 100, 150) установлены массовые расходомеры фирм Yokogawa и Endress+Hauser. В ёмкостях резервуарного парка установлены радарные уровнемеры фирмы Endress+Hauser, датчики избыточного и дифференциального давления Yokogawa.
2. Система измерений количества жидких сред и коммерческого учёта налива в железнодорожные цистерны, где применены массовые расходомеры фирмы и датчик избыточного давления Yokogawa.
3. Система обработки информации: две операторских станции, контроллер STARDOM Yokogawa - расход продукции в цехе, количество ДВМ в резервуарном парке. Измерение расхода налива ДВМ в железнодорожные цистерны реализуется с помощью контроллера FloBoss S600 EMERSON Process Management. Связь уровней системы реализуется по последовательному каналу связи (интерфейс RS485), связь контроллеров с верхним уровнем реализуется по каналу Ethernet.

Система измерений массы пропана, бутана, пропан-бутановой фракции склада СУГ-3 Пуровского завода по переработке конденсата. Состав системы: три измерительных линии DN150, на которых установлены кориолисовые расходомеры Promass F83 Endress+Hauser. Контроллер расхода - Omni 6000, контроллер управления – DeltaV фирмы Emerson Process Management.

Система учёта сырья и готовой продукции на ООО «Тобольскнефтехим». В составе системы шесть измерительных линий учёта газообразной этан-пропановой фракции ЦГФУ ООО «Тобольск-Нефтехим» (Ду50, 80, 100, 100, 100, 150), на которых установлены вихревые расходомеры Digital YEWFLOW Yokogawa. Полевые средства измерений размещены в обогреваемых шкафах. Вычислитель расхода - контроллер STARDOM FCN Yokogawa со специальным программным обеспечением STARDOM Flow Yokogawa. Для оперативного управления и выдачи отчетов применена инженерная станция HP и SCADA-система Yokogawa.

Система измерений количества и показателей качества пропана, бутана, пропан-бутановой фракции Пуровского завода по переработке конденсата

Системы измерения количества и показателей качества газа высокого давления с газовых скважин (СИКГвд) – 9 штук. Каждая СИКГвд состоит из измерительной линии DN100 и системы обработки информации (СОИ). На измерительных линиях установлены счетчики газа КТМ600 РУС DN100, PN250 фирмы «НПП КуйбышевТелеком-Метрология». СОИ построена на базе ИВК «АБАК+».

Системы измерения количества и показателей качества газа высокого давления с газовых скважин (СИКГвд) – 9 штук. Каждая СИКГвд состоит из измерительной линии DN100 и системы обработки информации (СОИ). На измерительных линиях установлены накладные ультразвуковые расходомеры GC868 фирмы «GE Sensing EMEA». СОИ построена на базе ИВК «АБАК+».

Обустройство Новопортовского нефтегазоконденсатного месторождения. Центральный пункт сбора нефти. 2, 3 этапы. Расширение. Система измерений количества и параметров свободного нефтяного газа (СИКГ2).
Состав: БИЛ, система ручного отбора проб, СОИ. БИЛ состоит из двух измерительных линий DN1000, на каждой линии установлен счетчик газа КТМ100 РУС ООО «НПП КуйбышевТелеком-Метрология» двухлучевого исполнения. Оборудование БИЛ размещается на открытой площадке на опорах. СОИ СИКГ2 построена на базе ИВК «АБАК+» и АРМ со SCADA-системой.

Блок замера и регулирования газа (БЗРГ-1) на объекте «Обустройство газовой инфраструктуры Чатылькинского месторождения. Реконструкция кустов скважин №1,2,3. Трубопроводы транспорта газа».
Состав: семь линий измерений количества газа DN50, система ручного отбора пробы, СОИ. Технологические трубопроводы БЗРГ-1 размещены в блок-боксе, оснащенном системой контроля загазованности, пожарной сигнализацией, системой автоматического поддержания температуры внутри блок-бокса в зимний период. Каждая измерительная линия оснащена двумя линиями регулирования давления. Измерение количества газа осуществляется счетчиком газа КТМ600 РУС, 1-лучевое исполнение фирмы ООО «НПП КуйбышевТелеком – Метрология». СОИ построена на базе ИВК «АБАК+» (рабочий и резервный), контроллер управления АБАК ПЛК.

Блок замера и регулирования газа (БЗРГ-3) на объекте «Обустройство газовой инфраструктуры Чатылькинского месторождения. Реконструкция кустов скважин №1,2,3. Трубопроводы транспорта ингибитора гидратообразования.
Состав: четыре линий измерений количества газа DN50, система ручного отбора пробы, СОИ. Технологические трубопроводы БЗРГ-3 размещены в блок-боксе, оснащенном системой контроля загазованности, пожарной сигнализацией, системой автоматического поддержания температуры внутри блок-бокса в зимний период. Каждая измерительная линия оснащена двумя линиями регулирования давления. Измерение количества газа осуществляется счетчиком газа КТМ600 РУС, 1-лучевое исполнение фирмы ООО «НПП КуйбышевТелеком – Метрология». СОИ построена на базе ИВК «АБАК+» (рабочий и резервный), контроллер управления АБАК ПЛК.

Обустройство Куюмбинского месторождения. Кустовые площадки нефтедобывающих скважин. Система измерений количества и параметров свободного нефтяного газа. Состав: блок измерительных линий (БИЛ) и система обработки информации (СОИ). В состав БИЛ входят входной коллектор DN80, рабочая измерительная линия DN80 на базе счетчика газа ультразвукового КТМ600 РУС DN80 ООО «КТМ-Сервис», байпасная линия DN80, выходной коллектор DN80. Оборудование БИЛ размещается на открытой площадке на рамном основании. СОИ включает ИВК «АБАК+», установленный во взрывозащищенном обогреваемом шкафу ИВК по месту.

Системы измерения количества и показателей качества газа высокого давления с газовых скважин (СИКГвд) – 15 штук. Каждая СИКГвд состоит из измерительной линии DN100 и системы обработки информации (СОИ). На измерительных линиях установлены счетчики газа КТМ600 РУС DN100, PN160 фирмы «НПП КуйбышевТелеком-Метрология». СОИ построена на базе ИВК «АБАК+».

Автоматизированная система управления и регулирования расхода газлифтной скважины (АСУРГ). Состав АСУРГ: модуль регулирования и станция управления. Модуль регулирования предназначен для измерения и регулирования расхода, измерения давления и температуры газлифтного газа. В состав модуля регулирования входят: входной/выходной коллекторы DN50, линия регулирования и учета DN50, байпасная линия DN50. Станция управления включает следующее оборудование: шкаф питания, шкаф контроля и управления, шкаф связи. Линия регулирования и учета DN50 изготовлены на базе счетчика газа КТМ600 РУС, преобразователя температуры и преобразователя давления. Предусмотрена возможность регулирования расхода газлифтного газа регулятором в автоматическом режиме. Станция управления АСУРГ построена на базе ИВК «АБАК+». Все оборудование размещено в платформе с навесом.

Узел коммерческого учёта попутного нефтяного газа на Вынгаяхинской КС. Состав: две измерительных линии DN800, на которых установлены УЗПР Flowsic 600 XT. ИВК «АБАК+» (рабочий и резервный). Информация о технологических параметрах коммерческого учета передаётся от ИВК «АБАК+» на операторскую станцию Мастер-Скада.

Система измерений количества и параметров свободного нефтяного газа на факел низкого давления ЦПС Харьягинского месторождения ООО «ЗАРУБЕЖНЕФТЬ-добыча Харьяга». Состав: одна измерительная линия DN 400 на базе ультразвукового преобразователя расхода КТМ100 РУС фирмы ООО «КТМ-Сервис», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК СНГ размещена на открытой площадке.

Система измерений количества и параметров свободного нефтяного газа на дежурные горелки ЦПС Харьягинского месторождения ООО «ЗАРУБЕЖНЕФТЬ-добыча Харьяга». Состав: одна измерительная линия DN 50 на базе массового преобразователя расхода Promass A300 фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК СНГ размещена на открытой площадке.

Система измерений количества и показателей качества топливного газа, поступающего на ТЛ-4. Обустройство дополнительных скважин Восточного участка ОНГКМ. Шестая очередь. Состав: 2 измерительные линии DN 200, 1 линия малых расходов DN 80 на базе ультразвуковых преобразователей расхода КТМ600 РУС фирмы НПП «Куйбышев-Телеком Метрология», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИКГ размещена в блок-боксе.

Система измерений количества свободного нефтяного газа, транспортируемого с УПНГ ТЛ-4. Обустройство дополнительных скважин Восточного участка ОНГКМ. Шестая очередь. Состав: 2 измерительные линии DN 400 на базе ультразвуковых преобразователей расхода КТМ600 РУС фирмы НПП «Куйбышев-Телеком Метрология», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИКГ размещена в блок-боксе.

Система измерений количества и показателей качества газа высокого давления. Обустройство кустов газовых скважин Новопортского нефтегазоконденсатного месторождения. Состав: 1 измерительная линия DN 100 на базе ультразвуковых преобразователей расхода GC868 фирмы «GE Sensing EMEA», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+». СИКГвд размещена на открытой площадке.

Техническое перевооружение площадки переработки ПНГ ВГПЗ. Система измерений количества и показателей качества сухого отбензиненного газа на Вынгапуровской КС (технологический модуль ВКЦ инв. №Н11663379).

Система измерений количества и параметров качества свободного нефтяного газа, поступающего по газопроводу ДКС Урманского месторождения – Шингинское месторождение ООО «Газпромнефть-Восток». Состав: БИЛ, система ручного отбора пробы по ГОСТ 31370-2008 производства ЗАО НИЦ «Инкомсистем», СОИ, блок-бокс СИКГ совмещенного исполнения с секцией СОИ, комплект лабораторного аналитического оборудования. БИЛ состоит из двух измерительных линий DN150 на базе УЗПР КТМ600, блок-бокс СИКГ оснащен системами отопления, вентиляции, контроля загазованности, охранной и пожарной сигнализации.

Система измерений количества и показателей качества свободного нефтяного газа на котельную ОБП (10МВт) и УПН (70МВт) (СИКГ-2). Состав: 1 измерительная линия (DN 300) на базе расходомера-счетчика газа и пара «GE XGM868i», преобразователем температуры и преобразователем давления.  СОИ СИКГ построена на базе ИВК «АБАК+».

Система измерений количества и показателей качества свободного нефтяного газа на дежурные горелки ГГУВД и ФНД (СИКГ-3). Состав: 1 измерительная линия (DN 50) на базе датчика расхода газа «ДРГ.М», с преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК  «АБАК+».

Система измерений количества и показателей качества свободного нефтяного газа на продувку ФВД (СИКГ 6). Состав: 1 измерительная линия (DN 50) на базе датчика расхода газа «ДРГ.М», с преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+».

Система измерений количества и показателей качества свободного нефтяного газа на продувку ФНД (СИКГ7). Состав: 1 измерительная линия (DN 50) на базе датчика расхода газа «ДРГ.М», с преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+».

Система измерений количества и показателей качества свободного нефтяного газа на котельную УПН (57МВт) (СИКГ-10). Состав: 1 измерительная линия (DN 150) на базе расходомера-счетчика газа и пара «GE XGM868i», с преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+».

Система измерений количества и параметров свободного нефтяного газа на компрессорную станцию в составе объекта «ДНС с УПСВ в районе куста 39 Приобского месторождения». Состав: 2 измерительные линии DN 700 на базе ультразвуковых преобразователей расхода Flowsic 100 фирмы «Sick Maihak», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИКГ размещена на открытой площадке.

Система измерений количества свободного нефтяного газа на входе Тюменской КС Нижневартовского ГПЗ (Состав: 4 измерительные линии DN 1000 на базе ультразвуковых преобразователей расхода Flowsic 600 фирмы «Sick Maihak», преобразователем температуры и преобразователем давления. СОИ СИКГ построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИКГ размещена на открытой площадке).

Система измерений количества и показателей качества свободного нефтяного газа на входе Варьеганскогой КС-3 РГПП ООО «Запсибтрансгаз» от ОАО НК «Русснефть». Техническое перевооружение.

Система измерений количества и показателей качества свободного нефтяного газа на входе Варьеганскогой КС-3 РГПП ООО «Запсибтрансгаз» от ОАО НК «Роснефть».

Система измерений количества и показателей качества свободного нефтяного газа с Ярудейского месторождения к магистральным газопроводам «Медвежье – Надым II» и «Уренгой – Надым I». 2 хроматографа DANIEL model 700, 4 анализатора Ametek5000 и AMETEK241CEII, 2 анализатора кислорода GE OxyIQ, ручной пробоотборник

Система измерений количества  свободного нефтяного газа на входе Вынгапуровского ГПЗ

Система измерений количества и показателей качества свободного нефтяного газа

Система измерений количества и показателей качества попутного нефтяного газа, передаваемого в магистральный газопровод «Вуктыл - Печора» Ду800/700 ООО «Газпром трансгаз Ухта» из газопровода «Уса - Печора» Ду700 ООО «ЛУКОЙЛ-Коми».

Система измерений количества и показателей качества газа Райзерного блока месторождения им.В.Филановского. Состав: 3 линии DN 300, ультразвуковые преобразователи расхода Senior Sonic, поточный хроматограф MicroSAM, анализатор точки росы по влаге и углеводородам CondumaxII, плотномер Solartron 7812, вычислитель расхода FloBoss S600. Особенности: морское исполнение, многоуровневое расположение измерительных линий, герметизированный блок-бокс БИК, специальная схема обработки поверхностей и окраски (толщина покрытия не менее 400 мкм).

Автоматизированная система учёта попутного нефтяного газа на Южно-Приобской КС

Система измерений количества и показателей качества попутного нефтяного газа на входе компрессорной станции

Система измерений количества и показателей качества свободного нефтяного газа на выходе КС в магистральный газопровод. Состав: Входной коллектор DN 200 с переходом на DN 150 и отводом на СИКГ ЮП-ЭС, на котором установлены пробозаборные устройства для отбора пробы в хроматографическую систему, в анализаторы точки росы по углеводородам, в анализаторы влажности газа, в преобразователь плотности газа, в систему ручного пробоотбора.  Блок измерительных линий, включающий в себя: рабочую измерительную линию DN150; резервно-контрольную измерительную линию DN 150 (ИЛ №2); трубопровод для последовательного подключения ИЛ для сличения показаний счетчиков газа ультразвуковых. На каждой измерительной линии БИЛ установлены счетчики газа ультразвуковые FLOWSIC600 DN 150 SICK Maihak. Выходной коллектор DN 150 с переходом на  DN 200, на котором установлены: манометр с трубчатой пружиной 333.30; преобразователь абсолютного давления PMP71 Endress+Hauser. Блок измерений показателей качества, включающий в себя анализаторы влажности газа Ametek 3050-OLV (рабочий, резервный); анализаторы точки росы по углеводородам Hygrovision-BL (рабочий, резервный); хроматограф газовый промышленный MicroSAM; преобразователь плотности газа Solartron 3098; систему ручного отбора пробы.

Система измерений количества и показателей качества попутного нефтяного газа на печи – 5 узлов учёта.

Автоматизированная система учёта попутного нефтяного газа Урманского месторождения – 14 узлов учета. Основой системы являются современные вычислители расхода ПНГ АБАК, производства НИЦ «Инкомсистем», алгоритм расчёта количества ПНГ которых аттестован в соответствии с ГОСТ 8.615.

Автоматизированная система учёта попутного нефтяного газа Крапивинского месторождения – 15 узлов учёта

Автоматизированная система учёта попутного нефтяного газа Шингинского месторождения – 9 узлов учёта

Автоматизированная система учёта попутного нефтяного газа – 43 узла учёта на 12-ти объектах Суторминского и Сугмутского месторождений. В состав каждого узла учёта входят: расходомер, устанавливаемый в обогреваемом шкафу (вихревой расходомер Prowirl, ультразвуковой расходомер Dymetic); датчик температуры Endress+Hauser; датчик давления Endress+Hauser. На каждом из 12-ти объектов информация с датчиков узлов учёта поступает в операторную и обрабатывается вычислителем расхода ПНГ АБАК, производства НИЦ «Инкомсистем», далее данные о расходе и количестве попутного газа передаются на АРМ оператора и в вышестоящую систему сбора данных

Автоматизированная система учёта попутного нефтяного газа – 60 узлов учёта на 11-ти объектах Вынгапуровского, Ярайнерского, Новогоднего, Холмистого, Равнинного и Чатылькинского месторождений. В состав каждого узла учёта входят: - расходомер, устанавливаемый в обогреваемом шкафу (вихревой расходомер Prowirl, ультразвуковые расходомеры Flowsic100, Dymetic; термально-массовый расходомер T-mass); датчик температуры Endress+Hauser; датчик давления Endress+Hauser. На каждом из 11-ти объектов информация с датчиков узлов учёта поступает в операторную и обрабатывается вычислителем расхода ПНГ АБАК, производства НИЦ «Инкомсистем», далее данные о расходе и количестве попутного газа передаются на АРМ оператора и в вышестоящую систему сбора данных

Комплексная система учёта попутного нефтяного газа – 39 узлов учета

Автоматизированная система учёта попутного нефтяного газа – 48 узлов учёта. Спроектированы, изготовлены СОИ, смонтированы и пущены в эксплуатацию отдельные локальные АСУ ПНГ по объектам ООО «Газпромнефть-Хантос» на базе имеющихся узлов учёта ПНГ и вновь построенных или модернизированных: ДНС с УПСВ «Зимнее»; УПН ЮЛТ «Приобское»; ДНС-2 с УПСВ ЮЛТ «Приобское»; ДНС-3 с УПСВ ЮЛТ «Приобское»; ДНС-5 с УПСВ ЮЛТ «Приобское»; УС ЮЛТ «Приобское»; УПСВ «Пальяновское»; ДНУ «Пальяновское». Основой системы являются современные вычислители расхода ПНГ АБАК, производства НИЦ «Инкомсистем», алгоритм расчёта количества ПНГ которых аттестован в соответствии с ГОСТ 8.615.

Автоматизированная система учёта попутного нефтяного газа на объектах ОАО «Газпром нефть»

Система измерений количества сырого низконапорного газа
Южно-Балыкского ГПК

Система измерений количества сырого высоконапорного газа
Южно-Балыкского ГПК

Узел коммерческого учёта попутного нефтяного газа на выходе Губкинского ГПК
(I очередь). Состав: входной и выходной коллекторы DN1200 (существующие), три рабочих измерительных линий DN700, на которых установлены устройства сужающие быстросъёмные, к которым подключены многопараметрические сенсоры. Площадка оснащена системой автоматического контроля загазованности фирмы Drager. Контроллеры расхода (рабочий и резервный) – ROC 407, ROC 809. Количество сигналов  СОИ – 47.

Узел коммерческого учёта попутного нефтяного газа на выходе Губкинского ГПК (II очередь). Состав: входной коллектор DN500 с переходом на DN300, рабочая и резервная измерительные линии, на которых установлены ультразвуковые преобразователи расхода Flowsic 600 Sick Maihak GmbH. Блок измерений показателей качества: анализатор влажности Ametek 500 с системой подготовки пробы, анализатор температуры точки росы углеводородов Ametek 241 СЕ. Контроллеры расхода (рабочий и резервный) – FloBoss ROC407. Количество сигналов  СОИ – 72. Блок-бокс с системой  жизнеобеспечения, системой пожарной сигнализации и контроля загазованности.

Узел коммерческого учёта попутного нефтяного газа на Вынгаяхинской КС. Состав: две измерительных линии DN500, на которых установлены устройства сужающие быстросъёмные. Контроллеры расхода (рабочий и резервный) – FloBoss ROC407. Информация о технологических параметрах коммерческого учета передаётся от измерительных контроллеров по протоколу Modbus RTU RS485 на операторскую станцию iFIX Intellution.

Система измерений количества попутного нефтяного газа Южно-Балыкского ГПК

Изготовление и поставка фильтров сетчатых DN400, PN80 МПа – 4 шт.

Система измерений количества и показателей качества ШФЛУ. Состав: Блок фильтров, состоящий из 2 линий Ду500, 4 измерительные линии DN 300 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления, БИК. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе (исключая БФ).

Система измерений количества ШФЛУ на объекте «Южно-Балыкский ГПЗ» –
филиал АО «СибурТюменьГаз». Установка глубокой очистки ШФЛУ. Насосная перекачки ШФЛУ

Изготовление и поставка фильтров сетчатых DN400, PN80 МПа

Техническое перевооружение системы измерений количества и показателей качества ШФЛУ Южно-Балыкского ГПК

Система измерений количества и показателей качества ШФЛУ на выходе головной насосной станции перекачки СУГ Пуровского завода по переработке конденсата

Узел оперативного учёта ШФЛУ на территории Южно-Балыкской головной насосной станции

Система измерений количества и показателей качества ШФЛУ в комплексе с поверочной установкой на территории «Тобольск-Нефтехим»

Узел оперативного учёта ШФЛУ

Блок измерений количества и показателей качества ШФЛУ для ООО «Тобольск-Нефтехим»

Узел оперативного учёта ШФЛУ ж/д наливной эстакады с товарным парком в районе г.Ноябрьск

Блок измерений количества и показателей качества ШФЛУ на  ЮБ ЛПУ

Система измерений количества ШФЛУ Южно-Балыкского ГПК.
НИЦ «Инкомсистем» разработал, изготовил и ввёл в промышленную эксплуатацию системы измерения количества и показателей качества широкой фракции легких углеводородов и попутного нефтяного газа для Южно-Балыкского газоперерабатывающего комплекса. Эксплуатация этих систем увеличит объём переработки газа (в числе потребителей - Сургутская ГРЭС, г. Пыть-Ях, г. Нефтеюганск) и ШФЛУ (для Тобольского нефтехимического комбината) и решит основную производственную задачу комплекса -  утилизация попутного нефтяного газа.

Автоматизированная система оперативного учёта ШФЛУ

Узел оперативного учёта ШФЛУ Нижневартовского ГПЗ с технологической установки ТУ-4 в товарный парк №2

Узел оперативного учёта ШФЛУ Нижневартовского ГПЗ с технологической установки МАУ-1, МАУ-2 в товарный парк №2

Система измерения количества и показателей качества ШФЛУ на территории Вынгапуровской КС

Система измерений количества и показателей качества ШФЛУ на ООО «Тобольскнефтехим». Система обеспечивает учёт поступающей на комбинат широкой фракции легких углеводородов для коммерческих расчётов. Состав системы: рабочий и резервный фильтры БОЗНА DN250, смонтированные на открытой раме, две рабочих и одна резервная измерительная линия DN250, на которых установлены массовые расходомеры Promass 83F Endress+Hauser; блок измерений качества, рабочий и резервный контроллеры FloBoss S600 EMERSON Process Management, контроллер STARDOM FCN Yokogawa, инженерная станция HP и SCADA-система Yokogawa.

Узел коммерческого учёта ШФЛУ Белозерного ГПК

Узел коммерческого учёта ШФЛУ Нижневартовского ГПК

Система измерений количества бензина газового стабильного для Комплекса по перегрузке сжиженных углеводородных газов Морского торгового порта Усть-Луга
Состав: блок фильтров, производства НИЦ «Инкомсистем», размещенный на раме; входной и выходной коллекторы DN500, рабочая и резервная измерительные линии DN300, на которых размещены массовые расходомеры Promass F83 Endress+Hauser. Узел подключения к передвижной поверочной установке гибкими трубопроводами. Отбор проб для лабораторного анализа осуществляется автоматическим и ручным пробоотборниками, размещаемыми на выходном коллекторе. Контроллеры расхода STARDOM Flow.

Узел оперативного учёта стабильного газового бензина на КС-3 Варьеганского ГПП. Конструктивно узел представляет собой измерительную линию DN80 на базе массового расходомера Promass F83 Endress+Hauser, оснащенную дистанционным датчиком давления, манометром и термометром. Обеспечение температурного режима производится размещением расходомера в утеплённый термошкаф, оснащённый системой контроля температуры.

Автоматизированная система учёта стабильного газового бензина
на базе ГСМ Нижневартовского филиала
Система представляет собой комплекс измерительных модулей, предназначенных для оперативного учета, принимаемого и отгружаемого СГБ. Состав: десять измерительных линий DN100, DN80, на базе многопараметрических расходомеров Promass F83 Endress+Hauser, оснащенных датчиками давления и температуры. Обеспечение температурного режима производится размещением расходомеров и преобразователей давления Serabar в утепленные термошкафы, оснащённые системой жизнеобеспечения. Контроллер расхода – Omni 6000, операторская станция – iFIX Intellution.

Узел оперативного учёта стабильного газового бензина на ООО «Няганьгазпереработка». Состав: две измерительных линии DN150, на которых в утеплённых обогреваемых шкафах размещены массовые расходомеры Promass F83 Endress+Hauser. Для отбора пробы на каждой линии предусмотрен ручной муфтовый кран. Контроллер расхода - Daniel FloBoss S600 Emerson Process Management. Щит контроля размещен в операторные центральные помещения управления. Операторская станция реализована на базе персонального компьютера Dell OptiPlex и установлена в операторной ЦПУ-1.

Автоматизированная система учёта сжиженного газообразного бензина Холмогорской КС

Автоматизированная система учёта стабильного газового бензина для ООО «НижневартовскСибурСервис»

Узел оперативного учёта стабильного газового бензина Нижневартовского ГПК. Конструктивно узел представляет собой измерительную линию DN80 на базе массового расходомера Promass F83 Endress+Hauser, оснащенную дистанционным датчиком давления, манометром и термометром. Обеспечение температурного режима производится размещением расходомера в утеплённый термошкаф, оснащённый системой контроля температуры.

Узел оперативного учёта стабильного газового бензина, подаваемого в ШФЛУ, на Нижневартовском ГПК. Конструктивно узел представляет собой измерительную линию DN100 на базе массового расходомера Promass F83 Endress+Hauser, оснащенную дистанционным датчиком давления, манометром и термометром. Обеспечение температурного режима производится размещением расходомера в утеплённый термошкаф, оснащённый системой контроля температуры.

Автоматизированная система учёта сжиженного газообразного бензина Вынгапуровской КС

Система измерений количества газа на факел. Состав: 2 измерительные линии DN 700 на базе ультразвукового преобразователей Flowsic 100 фирмы «SICK Maihak GmbH», преобразователем температуры и преобразователем давления. СИК размещен на открытой площадке.

Система измерения количества воды на объекте «Расширение УПСВ на ДНС Ореховского ЛУ Орехово-Ермаковского месторождения».

Система измерений количества очищенной пластовой воды в поглощающие скважины в районе ЦПС Новопортовского месторождения. Состав: две измерительных линии DN250, оснащенных датчиком расхода ДРС.МИ, преобразователем температуры и преобразователем давления, и устройством подготовки потока. Для анализа компонентного состава воды применена система ручного отбора пробы. Контроллер расхода совмещен с контроллером управления – АБАК.

Система измерений количества пропановой фракции. Состав: 2 измерительные линии DN 250 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции нормального бутана. Состав: 2 измерительные линии DN 250 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции изобутана. Состав: 2 измерительные линии DN 40 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции изопентана. Состав: 2 измерительные линии DN 40 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции пропилена.  Состав: 4 измерительные линии базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции бутадиена. Состав: 2 измерительные линии DN 50 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества фракции МТБЭ.  Состав: 2 измерительные линии DN 25 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества метанола (импорт).  Состав: 2 измерительные линии DN 40 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества метанола (импорт).  Состав: 2 измерительные линии DN 40 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества метанола (экспорт).  Состав: 2 измерительные линии DN 20 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества щелочи.  Состав: 2 измерительные линии DN 50 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества серной кислоты.  Состав: 2 измерительные линии DN 50 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества пиробензина. Состав: 2 измерительные линии DN 80 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества Фракции С5. Состав: 2 измерительные линии DN 50 на базе массовых преобразователей расхода Promass 83F фирмы «Endress+Hauser», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества азота. Состав: 2 измерительные линии DN 100 на базе ультразвуковых преобразователей расхода ALTOSONIC фирмы «Krohne», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества азота. Состав: 2 измерительные линии DN 250 на базе ультразвуковых преобразователей расхода ALTOSONIC фирмы «Krohne», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества воздуха КИПиА. Состав: 2 измерительные линии DN 250 на базе ультразвуковых преобразователей расхода ALTOSONIC фирмы «Krohne», с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Система измерений количества воздуха КИПиА. Состав: 4 измерительные линии, с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+» и АРМ со SCADA-системой. СИК размещен в блок-боксе.

Системы оперативного измерений количества воздуха КИПиА (7 комплектов). Состав: 1 измерительная линия, с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+».

Системы оперативного измерений количества азота (9 комплектов). Состав: 1 измерительная линия, с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+».

Системы оперативного измерений количества теплоносителя (30 комплектов).    Состав: 2 измерительных линии, с преобразователем температуры и преобразователем давления. СОИ СИК построена на базе ИВК «АБАК+».

Автоматизированная поверочная установка УПА-800

Трубопоршневая поверочная установка ТПУ Инкомсистем ТПУ-П-1-300-550-6,3-УХЛ1 в передвижном исполнении

Трубопоршневая поверочная установка ТПУ Инкомсистем ТПУ-С-1-150-100-4,0-УХЛ1 в стационарном исполнении

Автоматизированная поверочная установка УПА-1200

Система автоматического розжига  факела с электророзжигом

Модернизация АСУТП с внедрением системы розжига газа АМАКС и организацией учёта газа для нужд филиала ОАО «Генерирующая компания» Казанская ТЭЦ-2»

Система дистанционного розжига

Система дистанционного розжига

АСУТП факельного хозяйства и блока водоподготовки. Количество сигналов: 350

Система дистанционного розжига

Система дистанционного розжига

Система дистанционного розжига. Состав: 2 горелки запально-сигнализирующие, блок запорно-регулирующий, пульт местного розжига, блок преобразователя, оголовок факела DN300. Расход топлива на одну горелку – 7-8 м²/ч

Система дистанционного розжига факела. Состав: 2 горелки запально-сигнализирующие, блок запорно-регулирующий, пульт местного розжига, блок преобразователя, оголовок факела DN800. Расход топлива на одну горелку – 3,2 м²/ч

Система дистанционного розжига факела. Состав: 2 горелки запально-сигнализирующие, блок запорно-регулирующий, пульт местного розжига, блок преобразователя, оголовок факела DN300.

Система дистанционного розжига факела. Состав: 4 горелки запально-сигнализирующие, блок запорно-регулирующий, пульт местного розжига, блок преобразователя, оголовок факела DN300. Расход топлива на одну горелку – 12 м²/ч
