Контроллеры АБАК

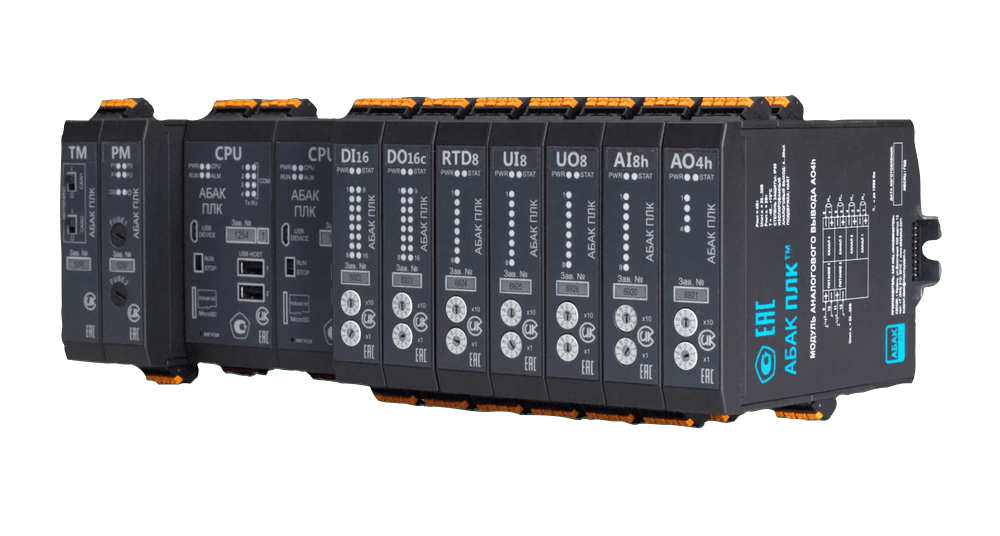

Программируемый логический контроллер АБАК ПЛК

Назначение

Контроллеры программируемые логические АБАК ПЛК предназначены для:

  • измерения и измерительных преобразований, стандартизованных аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, частоты периодических сигналов;
  • преобразования данных по разным алгоритмам на основе программных средств, регистрации и хранении измеренных и вычисленных значений;
  • приёма и обработки дискретных, цифровых и кодированных сигналов;
  • формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, многоконтурного ПИД – регулирования, алгоритмического программного управления.

Основные характеристики АБАК ПЛК:

  • встроенная современная система программирования CoDeSys V с возможностью программирования на 5 языках МЭК 61131-3;
  • диапазон рабочих температур от -40 до +70 °С;
  • потребление от 4 Вт;
  • поддержка HART-протокола;
  • встроенный контроль цепей;
  • встроенные интерфейсы: 3 Ethernet, 4 RS-485 (плюс расширение при помощи интерфейсных модулей);
  • USB порты с поддержкой режима «host» (поддержка внешних USB накопителей, возможность подключения USB принтера, USB преобразователей интерфейсов, WIFI, GPRS модемов и т.д.);
  • резервирование и «горячая» замена модулей ввода-вывода, центрального процессора;
  • резервирование внутренней шины связи с модулями и внешних интерфейсов;
  • встроенная индустриальная microSD карта памяти для хранения данных.

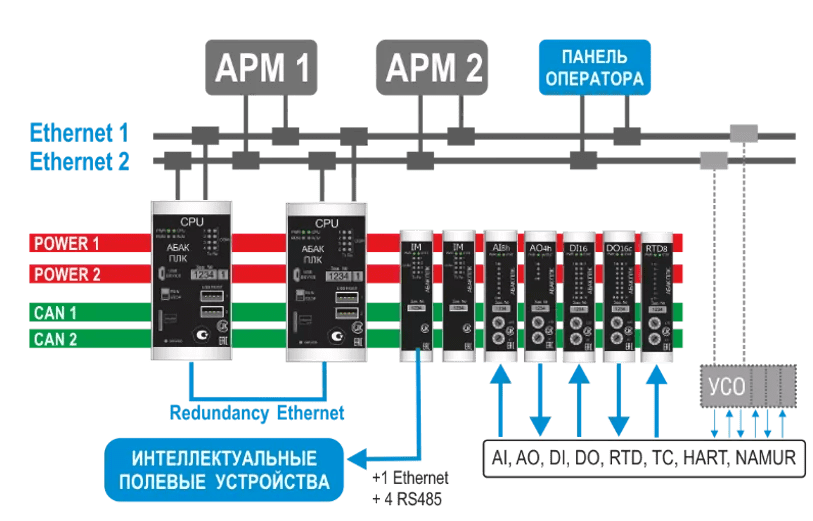

Общая схема подключений АБАК ПЛК

Поддерживаемый стек протоколов:

  • МЭК 60870-5-101,104 Client/Server с готовым механизмом восстановления исторических данных на верхнем уровне при обрывах связи с ПЛК
  • Встроенный OPC UA сервер с поддержкой защищенного соединения и сертификатов безопасности
  • Встроенная Web – визуализация с поддержкой истории алармов и исторических трендов
  • EtherCAT Master + режим Safety (FSoE) для защищенного обмена с контроллерами ПАЗ (SIL)
  • Встроенные часы реального времени + NTP клиент (точность синхронизации до 1 миллисекунды)
  • Режим программно-аппаратного шлюза(gateway) между данными протоколами

Преимущества АБАК ПЛК:

  • Резервирование и «горячая» замена ЦПУ и модулей ввода-вывода
  • Подключение до 100 модулей ввода/вывода
  • Скорость опроса модулей 10 миллисекунд
  • Встроенная поддержка HART-протокола
  • Встроенная поддержка контроля цепей
  • Диапазон рабочих температур от -40 до +70 °С, потребление 4 Вт = высокая автономность
  • Программирование на 5 языках стандарта МЭК 61131
Размещение в шкафу
